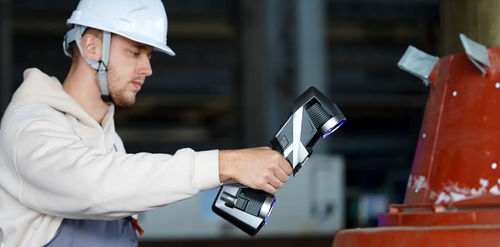

Scanner 3D KSCAN-E

de mesurepour inspectionlaser

Présentation
Le KSCAN-E est un scanner 3D tout-en-un et sans fil conçu pour les mesures industrielles, depuis la vérification de conception jusqu'au contrôle qualité. Il intègre un scanner haute-vitesse, un module de calcul embarqué et une connectivité sans fil pour un déploiement rapide en atelier ou sur site.

Points clés

• Modes de numérisation polyvalents pour une large gamme de pièces et de géométries
• Écran tactile intégré haute résolution pour une utilisation autonome
• Fonctionnement entièrement sans fil avec batterie intégrée et double WNIC pour une transmission fiable
• Architecture laser quad-cross et fréquence d'images élevée pour une acquisition rapide du nuage de points
• Précision jusqu'à 0,020 mm et résolution jusqu'à 0,010 mm

Précision exceptionnelle
Le système fournit une précision traçable adaptée aux inspections nondestructives et aux processus métrologiques.

• Précision : 0,020 mm
• Précision volumétrique (Standard) : 0,015 mm + 0,030 mm/m
• Précision volumétrique (Photogrammétrie intégrée) : 0,015 mm + 0,015 mm/m
• Précision volumétrique (couplé au MSCAN-L15) : 0,015 mm + 0,012 mm/m

Mesure efficace
La technologie quad-cross et une cadence d'images élevée augmentent le débit de mesure et réduisent le temps de numérisation.

• Quad-cross / 4×27 lignes laser bleues (108 lignes bleues en mode ultra-rapide)
• Taux d'images : 180 ips
• Débit de numérisation : jusqu'à 8 290 000 mesures/s

Captation de détails fines
Les lignes laser bleues parallèles et des caméras industrielles performantes permettent de capturer des détails très fins des surfaces.

• Numérisation hyperfine : 17 lignes laser bleues parallèles
• Résolution jusqu'à 0,010 mm
• Idéal pour les jeux, fentes, dents d'engrenage et détails de moules

Numérisez tout, partout
Différents modes couvrent les grandes surfaces, les détails fins et les géométries complexes :

• Numérisation ultra-rapide (108 lignes bleues)
• Numérisation hyperfine (17 lignes bleues parallèles)
• Numérisation grand format (38 lignes infrarouges croisées)
• Numérisation de trous profonds (1 ligne laser bleue supplémentaire)
• Numérisation trous & arêtes (inspection intelligente des arêtes)
• Photogrammétrie adaptative pour la précision volumétrique à grande échelle

Entièrement sans fil et portable
Conçu pour une utilisation à une main et un déploiement sur site : léger, module de calcul embarqué, double cycle d'alimentation, double WNIC et étalonnage rapide. La numérisation en un clic permet une mise en service rapide sans PC.

Expérience utilisateur

• Transport : valise de protection format cabine compacte ; valise optionnelle pour échelle et accessoires
• Connexion sans fil : démarrer l'appareil et le routeur — aucun câble requis
• Étalonnage rapide : 20 secondes
• Numérisation en un clic : commande par bouton intelligent pour usage autonome

Logiciel
Compatible avec le logiciel métrologique DefinSight pour maillage en temps réel, workflows d'inspection avancés, traitement rapide des données et interface intuitive.

Caractéristiques techniques

• Modèle : KSCAN-E
• Précision : 0,020 mm
• Résolution : jusqu'à 0,010 mm
• Débit de numérisation : jusqu'à 8 290 000 mesures/s
• Modes de scan : Ultra-rapide / Hyperfine / Grand-format / Trous profonds / Trous & arêtes / Photogrammétrie adaptative
• Lignes laser ultra-rapides : 108 (Quad Cross)
• Lignes laser hyperfine : 17 lignes bleues parallèles
• Lignes laser grand-format : 38 lignes infrarouges croisées
• Zone de numérisation : jusqu'à 1440 × 1000 mm
• Plage de tailles d'objet : 0,05 m à 8 m
• Distances de travail : 150 mm–1500 mm (selon mode)
• Connexion : USB3.0 Type-B, Wi‑Fi 6 (Dual WNIC)
• Batterie & alimentation : batterie intégrée avec double cycle et support d'alimentation ininterrompue
• Dimensions : 344 × 124 × 99 mm
• Environnement : -10°C à 40°C, 10–90% HR, IP50
• Classe laser : Classe II (sécurité oculaire)
• Brevet : multiples brevets nationaux et internationaux (listes fabricant : CN, US, KR)
