Bras de mesure 3D portable AccuArm

à 6 axes7 axesportable

Présentation

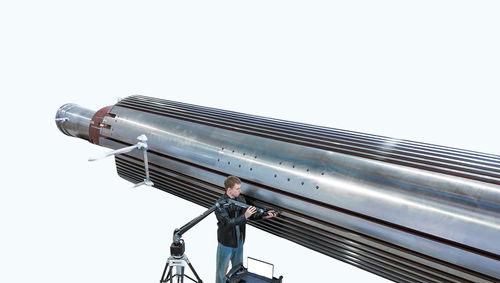

L’AccuArm de SCANOLOGY est une machine à mesurer tridimensionnelle portable (MMT portable) conçue pour des mesures et des contrôles précis en laboratoire de métrologie comme sur le plancher de production. Sa structure en fibre de carbone de qualité aérospatiale, ses codeurs et roulements haute précision et sa mise en service rapide permettent la mesure sur site là où les MMT fixes sont inadaptées.

Points forts

• Portable et flexible : bras léger en fibre de carbone avec contrepoids à ressort pour usage par une seule personne et déploiement rapide sur site.
• Précision certifiée : conformité ISO 10360-12 pour la mesure avec contact.
• Niveaux de précision S / E / C et plages de 1,5 m à 4,5 m selon configuration.
• Rotation 360° des articulations pour réduire les angles morts et limiter les repositionnements.
• Fixation flexible : compatible trépieds, bases magnétiques et ventouses.
• Batteries échangeables à chaud et charge rapide ; module USB Wi‑Fi pour transfert sécurisé des données.
• Changement de palpeur instantané : échange sans recalibrage (plug-and-play).
• Plateforme Arm+ extensible : intégration avec scanners 3D portatifs, systèmes optiques et photogrammétrie.
• Intégration logicielle : compatible DefinSight et suites d’inspection courantes (PolyWorks, Metrolog X4, Verisurf).

Matériel de précision

• Codeur haute précision : capte les données avec précision à la source.
• Roulements haute précision : conception à faible frottement limitant usure et dérive.

Algorithmes intelligents

• Compensation thermique automatisée : correction en temps réel pour le bras et la pièce lors de mesures sur site.
• Compensation de force automatisée : ajuste la pression du palpeur et les changements d’orientation.
• Optimisation multi-trames : réduit l’erreur aléatoire et améliore la confiance des mesures ponctuelles.

Spécifications techniques — Précision de mesure par contact (MPE)
Entête : Grade | Plage de fonctionnement | 6-Axis SPAT | 6-Axis EUni | 6-Axis PFORM | 6-Axis PSIZE | 6-Axis LDIA | 7-Axis SPAT | 7-Axis EUni | 7-Axis PFORM | 7-Axis PSIZE | 7-Axis LDIA

S | 1,5 m | 0,012 | 0,021 | 0,012 | 0,007 | 0,024 | 0,015 | 0,023 | 0,018 | 0,008 | 0,038
S | 2 m | 0,016 | 0,022 | 0,015 | 0,008 | 0,029 | 0,018 | 0,023 | 0,019 | 0,010 | 0,041
S | 2,5 m | 0,018 | 0,024 | 0,018 | 0,009 | 0,031 | 0,020 | 0,026 | 0,022 | 0,011 | 0,045
S | 3 m | 0,026 | 0,037 | 0,025 | 0,012 | 0,044 | 0,032 | 0,046 | 0,032 | 0,016 | 0,070
S | 3,5 m | 0,036 | 0,051 | 0,033 | 0,016 | 0,059 | 0,043 | 0,056 | 0,038 | 0,020 | 0,090
S | 4 m | 0,045 | 0,062 | 0,037 | 0,020 | 0,075 | 0,054 | 0,072 | 0,043 | 0,026 | 0,112
S | 4,5 m | 0,055 | 0,078 | 0,050 | 0,028 | 0,101 | 0,065 | 0,093 | 0,065 | 0,036 | 0,132

E | 1,5 m | 0,018 | 0,025 | 0,016 | 0,009 | 0,028 | 0,020 | 0,024 | 0,020 | 0,011 | 0,043
E | 2 m | 0,020 | 0,026 | 0,018 | 0,010 | 0,032 | 0,022 | 0,030 | 0,022 | 0,012 | 0,047
E | 2,5 m | 0,023 | 0,028 | 0,021 | 0,012 | 0,036 | 0,026 | 0,031 | 0,024 | 0,013 | 0,050
E | 3 m | 0,034 | 0,040 | 0,030 | 0,015 | 0,050 | 0,042 | 0,052 | 0,034 | 0,020 | 0,072
E | 3,5 m | 0,043 | 0,054 | 0,037 | 0,019 | 0,064 | 0,055 | 0,065 | 0,042 | 0,024 | 0,092
E | 4 m | 0,052 | 0,064 | 0,043 | 0,023 | 0,081 | 0,065 | 0,082 | 0,048 | 0,029 | 0,118
E | 4,5 m | 0,061 | 0,087 | 0,078 | 0,038 | 0,108 | 0,073 | 0,097 | 0,082 | 0,043 | 0,137

C | 1,5 m | 0,028 | 0,036 | 0,029 | 0,015 | 0,038 | 0,030 | 0,040 | 0,035 | 0,020 | 0,048
C | 2 m | 0,030 | 0,040 | 0,035 | 0,018 | 0,041 | 0,035 | 0,045 | 0,040 | 0,025 | 0,052
C | 2,5 m | 0,035 | 0,044 | 0,038 | 0,020 | 0,050 | 0,040 | 0,049 | 0,045 | 0,030 | 0,058
C | 3 m | 0,055 | 0,064 | 0,047 | 0,028 | 0,078 | 0,060 | 0,069 | 0,049 | 0,035 | 0,089
C | 3,5 m | 0,075 | 0,079 | 0,057 | 0,035 | 0,096 | 0,080 | 0,084 | 0,064 | 0,040 | 0,113
C | 4 m | 0,090 | 0,098 | 0,067 | 0,044 | 0,114 | 0,095 | 0,103 | 0,074 | 0,050 | 0,138
C | 4,5 m | 0,112 | 0,118 | 0,086 | 0,048 | 0,128 | 0,115 | 0,123 | 0,095 | 0,055 | 0,158

Remarques : 1) Support de la solution Arm+ pour intégration multi‑matériels. 2) Toutes les valeurs sont des MPE (erreur maximale tolérée). 3) Mesure par contact AccuArm : conforme ISO 10360-12, spécifiée comme EUNI (erreur point-à-point vs données nominales).

Caractéristiques / spécifications techniques

• Nom du modèle : AccuArm.
• Fabricant / Marque : SCANOLOGY.
• Certification : ISO 10360-12 (mesure avec contact).
• Grades de précision : S (Superior), E (Enhanced), C (Classic).
• Plages : 1,5 m à 4,5 m.
• Versions : 6 axes et 7 axes avec MPE spécifiées.
• Matériaux : structure en fibre de carbone de qualité aérospatiale, codeurs et roulements haute précision.
• Algorithmes : compensation thermique automatisée, compensation de force, optimisation multi-trames.
• Ergonomie : utilisation monopersonnelle, rotation 360°, batteries hot-swap, changement de palpeur plug-and-play.
• Fixation : trépied, base magnétique, ventouse.
• Intégration : Arm+ ; compatible DefinSight, PolyWorks, Metrolog X4, Verisurf.
