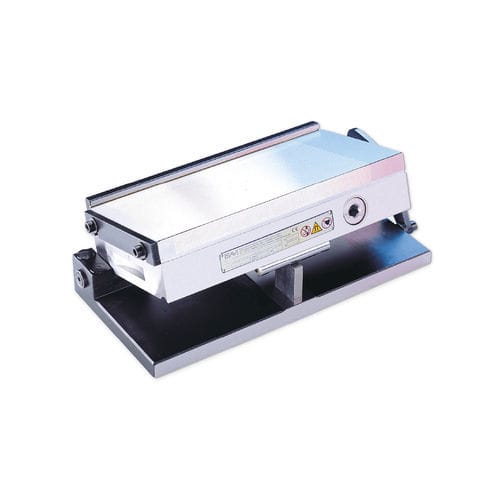

Plateau magnétique à aimants permanents 245.01

en table sinuspour rectificationpour fraisage

Les angles sont déterminés à l'aide des cales de jauge selon le principe sinusoïdal. Le serrage est assuré par les moitiés supérieures de la coquille de roulement. Avec table sinusoïdale unité de base en acier. trempée, brunie et rectifiée avec précision. bord d'alignement de la plaque de base parallèle à la barre de butée. précision maximale en version plate. version standard avec mandrin magnétique permanent. les tables sinusoïdales sont livrées dans un coffret de rangement en bois, jusqu'à la taille 400 x 200 mm incluse. avec table sinusoïdale avec degrés/minutes en mm, butée de longueur de précision et barre de butée transversale. Table sinusoïdale de précision SAV 245.01 - 300 x 150 Désignation SAV no. - A x B Précision de l'angle : ±5 secondes d'arc Parallélisme des plans : ±0,005/100 mm Cale de jauge à 0° : 3 mm Plage de pivotement : 0° à 45 Force de maintien nominale : 90 N/cm2 Pas des pôles : 1,9 mm Hauteur du champ magnétique : 6 mm Couche d'usure de la plaque polaire : 8 mm
