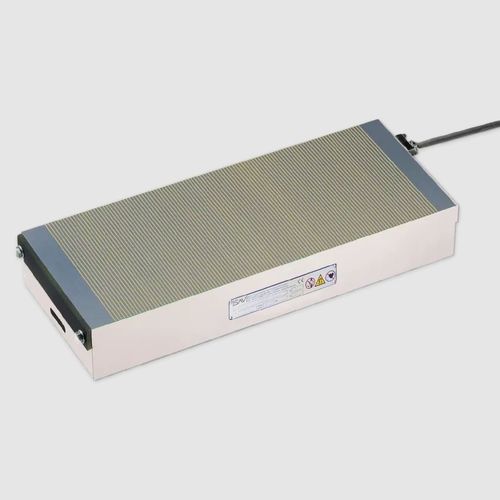

Plateau magnétique électropermanent 243.40

rectangulairepour rectification

Mandrins électromagnétiques à pôles transversaux fins et continus P = 4 mm Pour le serrage de pièces minces en forme de plaques avec des tolérances de forme et de position de 0,01 à 0,02 mm. Pour l'axe principal de la pièce perpendiculaire au pas des pôles Pour les pièces minces jusqu'à : épaisseur min. = 2 mm Pour les pièces plates : longueur min. = 40 mm Plaque polaire avec un pas transversal exceptionnellement étroit et uniforme, 3 mm d'acier et 1 mm de laiton Disques collés et vissés en plus avec des tirants dans la longueur Vissage de la plaque à poteaux dans la trame étroite 8 mm Capacité d'usure de la plaque polaire Faible amplitude du champ magnétique avec 4 mm Fente de serrage sur les deux faces avant A partir d'une longueur de 1000 mm, avec des trous de passage pour la fixation selon l'accord Robuste et étanche Type de protection IP 65 100% ED Convient pour la connexion avec l'appareil de contrôle SAV 876.10 Mandrin électromagnétique SAV 243.40 - 1200 x 500 - 110 V Désignation SAV no. - A x B - tension nominale 100 N/cm2, contrôlable par l'unité de commande à l'aide d'un commutateur de codage de la force de maintien Tension nominale recommandée 24 V DC jusqu'à 118 W inclus 110 V DC pour toutes les autres tailles
