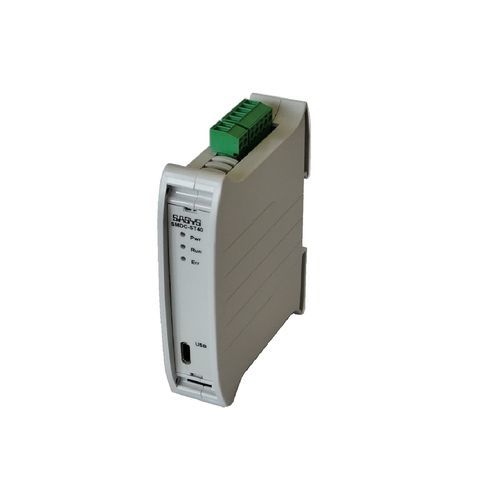

Contrôleur moteur micropas SMDC-ST40

pas à pasindustrielà entrée analogique

Description
La commande de moteur pas à pas SMDC-ST40 est conçue pour piloter des moteurs pas à pas hybrides/bipolaires avec des courants de phase de 300 mA à 4,0 A. Le courant de phase peut être réglé précisément en mA selon la spécification du moteur. Tous les paramètres et modes de fonctionnement sont configurables via l'interface USB et les mises à jour du firmware sont prises en charge. Le contrôleur convient aux applications industrielles pour les tailles NEMA 6, 8, 11, 14, 17, 23 et 24.

Modes de fonctionnement

• Mode PULSE - impulsion/direction
• Mode JOG - commande de vitesse par valeur fixe ou entrée analogique/PWM
• Mode slow JOG - commande de vitesse en secondes par tour
• Mode LOOP - déplacements entre deux fins de course avec vitesse définie, rampe d'accélération et temps de pause

Caractéristiques techniques
Groupe de produits : Commande d'entraînement
Type de produit : drivers pas à pas intelligents
Tension d'alimentation : 20-48 Vdc
Type de moteur : moteur pas à pas
Courant de phase : 0,3 - 4,0 A
Mikropas : 1/1 - 1/256
Micro-pas / révolution : 200 - 51 200
Entrées numériques (galvanically isolées) : 5-24 Vdc / 12 mA
Fréquence d'entrée max. : 1 MHz
Fréquence de pas max. : 250 kHz
Entrée analogique : 0 - (5)10 V
Entrée PWM : 0,3 - 25 kHz
Sortie numérique (galvanically isolée) : max. 30 V / 150 mA
Modes de fonctionnement : PULSE, JOG, slow JOG, LOOP
Plage de vitesse mode JOG/LOOP : 1 - 6000 tr/min
Plage de vitesse mode slow JOG : 1 - 6000 s/tr
Accélération / RAMP : 0 - 10000 (tr/min)/s
Retard en mode Loop : 0 - 60000 s
Type de montage : Rail DIN TH35 selon EN60715
Dimensions : 106 x 80 x 23 mm
Interface (config./mise à jour fw) : USB

Identification
Numéro d'article : 401320.00
Dénomination : SMDC-ST40
Groupe de produits : Commande d'entraînement
EAN :
ZTN : 85176200
Pays d'origine : DE

Caractéristiques / Spécifications

• Tailles de moteur prises en charge : NEMA 6, 8, 11, 14, 17, 23, 24
• Courant de phase réglable : 300 mA – 4,0 A
• Résolution micro-pas : 1/1 à 1/256 (200 – 51 200 pas/tr)
• Entrées : entrées numériques galvanically isolées 5–24 Vdc, analogique 0–(5)10 V, PWM 0,3–25 kHz
• Sortie : sortie numérique galvanically isolée max. 30 V / 150 mA
• Fréquence de pas max. : 250 kHz
• Tension d'alimentation : 20–48 Vdc
• Modes de fonctionnement : PULSE, JOG, slow JOG, LOOP
• Montage : Rail DIN TH35 (EN60715)
• Dimensions : 106 x 80 x 23 mm
• Interface pour configuration/firmware : USB
