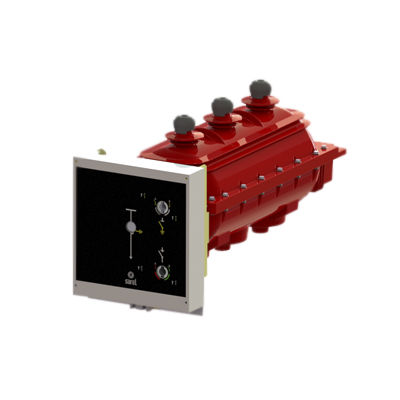

Interrupteur-sectionneur rotatif IM6

moyenne tension

Les interrupteurs série IM6 sont constitués par une enveloppe en résine époxy, rempli en SF6 à la pression de 150kPa absolus, scellés pour la vie opérationnelle. A l’intérieur de l’enveloppe est positionné un arbre isolant sur lequel ont été assemblés les contacts mobiles. Les contacts fixes sont montés directement sur l’enveloppe. Le mouvement de rotation de l’arbre est obtenu par une commande mécanique placé sur le front de l’interrupteur même. L’appareil peut avoir trois positions: fermé, ouvert et mise à la terre, et il est doté d’un efficace naturel système de verrouillage qui prévient les manoeuvres incorrectes.
