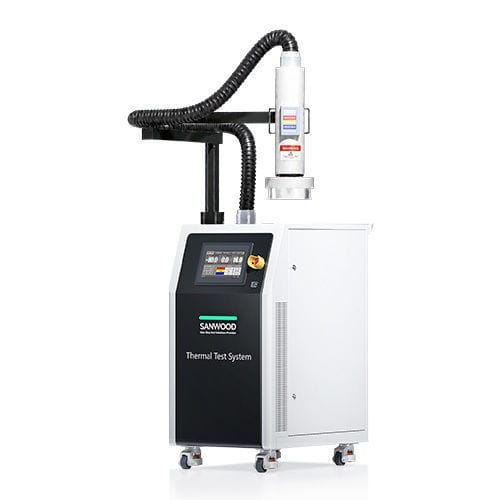

Chambre climatique

de températurepour variation rapide de températurepour cartes électroniques

Système de contrôle thermique SANWOOD pour les essais de semi-conducteurs et de composants électroniques Présentation du produit Le système de contrôle thermique SANWOOD SMS-810-10S fournit de l'air chaud et froid de manière localisée pour la caractérisation des semi-conducteurs, l'évaluation des composants et l'analyse des défaillances liées à la température. Les ingénieurs peuvent étudier les variations de performances tandis que les échantillons restent connectés à des instruments de mesure électriques ou optiques. Conditionnement thermique localisé Appliquez un flux d’air à température contrôlée sur un composant ou une zone de carte sélectionnée afin d’examiner les marges de fonctionnement, de comparer les mesures et de reproduire des défauts intermittents. Contrôle de la température de l’air et rétroaction de l’échantillon Sélectionnez le mode « Air » ou le mode « DUT » en fonction de la référence de température requise. Des thermocouples externes de type T et de type K fournissent des données de rétroaction à partir d’un emplacement défini sur l’échantillon. Positionnement et intégration en laboratoire Le réglage vertical motorisé et l’actionnement pneumatique de la tête thermique facilitent le positionnement des fixations. Les interfaces LAN et CAN permettent la surveillance depuis un ordinateur hôte. Refroidissement sans cryogènes liquides externes Le fonctionnement ne nécessite aucune alimentation externe en azote liquide ou en dioxyde de carbone liquide. Principales spécifications techniques Modèle : SMS-810-10S Plage de température : de −80 °C à +225 °C Temps de transition typique de la température de l'air, chauffage : environ 10 secondes de −55 °C à +125 °C Temps de transition typique de la température de l’air, refroidissement : Environ 10 secondes de +125 °C à −55 °C Débit d’air du système : 4–18 scfm, soit 1,89–8,50 L/s Modes de contrôle de la température : Mode Air et mode DUT Entrées de température externes : Thermocouples de type T et de type K Positionnement de la tête thermique : Levage vertical motorisé et actionnement pneumatique Interfaces de communication : LAN et CAN pour la surveillance depuis un PC hôte Alimentation électrique : 220–230 V CA, 50/60 Hz Applications de test typiques Les applications comprennent la caractérisation des circuits intégrés numériques et analogiques, l’évaluation des circuits RF et à signaux mixtes, les essais sur les émetteurs-récepteurs optiques, les essais sur les semi-conducteurs de puissance, l’évaluation des capteurs et l’analyse des défaillances au niveau des composants. Normes internationales de test applicables Pour les projets de qualification, consultez la méthode d’essai spécifiée lors du choix de l’équipement, du dispositif de fixation et du système de surveillance de la température. JEDEC JESD22-A104 — Cycles thermiques Évaluation de la fiabilité des semi-conducteurs par exposition répétée à des conditions de température élevées et basses spécifiées. MIL-STD-883-1, méthode 1010 — Cycles thermiques Évaluation de la résistance des microcircuits aux températures extrêmes et aux effets d’une exposition alternée. IEC 60068-2-1:2025 — Froid Essais à basse température des composants et des équipements dans des conditions spécifiées de fonctionnement, de transport ou de stockage. IEC 60068-2-2:2025 — Chaleur sèche Essais à haute température des composants et équipements, y compris les échantillons sous tension et hors tension. CEI 60068-2-14:2023 — Variation de température Évaluation de la réponse des échantillons à des variations spécifiées de la température ambiante. Examen de la méthode d’essai et de la configuration Ces références guident l’examen de l’application ; l’adéquation doit être confirmée pour les conditions d’essai et la disposition de l’équipement sélectionnées. Évaluer la couverture d’exposition, les tolérances de température des échantillons, les exigences de transition, les durées de maintien et le nombre de cycles avant les essais de qualification. La spécification d’environ 10 secondes décrit la transition de température de l’air fourni. La stabilisation réelle de l’échantillon dépend de la masse thermique, de la charge thermique de fonctionnement, du débit d’air et des conditions de fixation. Valider le profil de température mesuré de l’échantillon sous une charge représentative par rapport aux exigences d’essai prescrites. À propos de SANWOOD Fondée en 1995, SANWOOD fabrique des équipements d’essais environnementaux et de fiabilité destinés aux secteurs des semi-conducteurs, de l’électronique, de l’automobile et de l’aérospatiale. Son site de production s’étend sur plus de 30 000 m², et ses produits et services sont présents dans plus de 100 pays et régions. La gamme de produits comprend des systèmes de forçage thermique, des chambres HAST, des chambres HALT/HASS, des chambres de choc thermique et d’autres équipements d’essais environnementaux destinés au développement de produits et à l’évaluation de la fiabilité. Demander une proposition technique Communiquez à SANWOOD les dimensions de vos échantillons, les températures cibles, la charge thermique de fonctionnement, la disposition des fixations et vos exigences en matière de communication. Précisez la norme d’essai applicable et les conditions d’essai le cas échéant. Une photo de l’échantillon ou un schéma des fixations peut aider à clarifier le positionnement et l’accès aux mesures. Contactez SANWOOD pour bénéficier d’une assistance technique dans le choix de l’équipement et d’un devis adapté à votre application.
