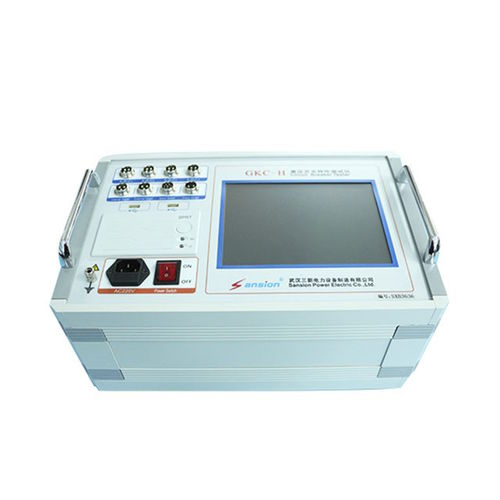

Appareil de test automatique SXGK-H

de disjoncteurà moulinetnumérique

Le SXGK-H est conçu pour tester les caractéristiques mécaniques dynamiques des disjoncteurs haute tension et basse tension à différents degrés de tension, sous vide, SF6, avec de l'huile, etc. Caractéristiques ♦ 7 pouces grand LCD couleur, peut lire clairement même dans la lumière directe du soleil. interface conviviale en anglais, touche tactile, facile à utiliser. imprimante intégrée. ♦ Alimentation électrique intégrée, adaptée aux tests sur site. Source d'alimentation réglable DC20-265V, courant 15A. La valeur de la tension active de la bobine d'ouverture/fermeture peut être réglée arbitrairement, l'action basse tension du disjoncteur peut également être testée. capteur de vitesse de type universel, facile à installer. Toutes les données et tous les graphiques ne peuvent être disponibles que par une commutation unique. ♦ Convient à tous les types d'appareillages de commutation GIS, SF6/vide/huile. stockage des données sur 6000 groupes (la carte mémoire est extensible). Horloge intégrée pour enregistrer la date et l'heure du test. ♦ Port USB, pour enregistrer les données sur le disque U. ♦ 12 canaux de contacteurs métalliques, trois canaux de mesure de la résistance de fermeture. ♦ Circuit antiparasite intégré, adapté aux tests de fiabilité des sous-stations de 500kV. Caractéristiques techniques ♦ Time test：12 canaux Ouverture（Close）time Open（Close）same phase no- synchronism Open（Close）phase à phase sans synchronisme Fermeture（Ouverture）temps de rebond（nombre de rebonds） Plage de test：0.1ms～999.99ms Résolution : 0.01ms ♦ Velocity test：Open（Close）velocity Périodes de temps pointées（travel period ou angle period）average speed Ouverture（Close）max.velocity. Gamme de mesure : capteur de 1 mm : 0,01～25,00 m/s, 0.capteur de 1 mm : 0.001～2.50m/s 0.capteur d'angle de 5° : 1cycle/ 0,5° ♦ Travel test：Moving contactor travel Course du contacteur (distance d'ouverture) Course de dépassement ou course de rebond (amplitude) Capteur：50mm，Résolution:0.1mm Capteur：300mm（option），Résolution : 0.1mm
