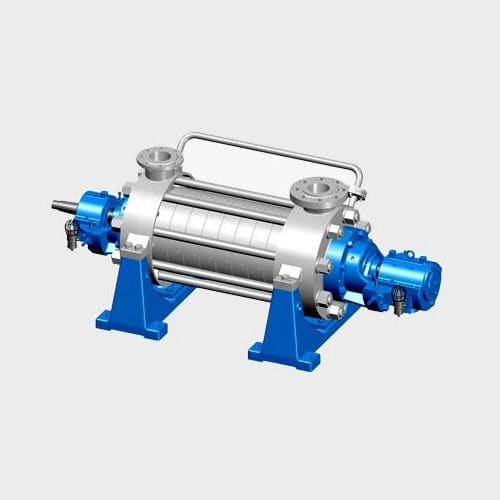

Pompe à eau DG

électriquecentrifugestationnaire

La pompe de type DG est une pompe centrifuge multicellulaire horizontale, utilisée pour transporter de l'eau propre à une température inférieure à 160℃, ainsi que des impuretés solides insolubles de 0,25 %, et des liquides tels que des impuretés solides solubles dans l'eau de 5 % et d'autres milieux similaires à l'eau. Domaine d'application Il est principalement utilisé dans l'utilisation complète de l'industrie textile légère et également dans l'alimentation en eau de chaudière sous haute pression dans les centrales thermiques à petite échelle. Caractéristiques structurelles La pompe est une pompe centrifuge sectionnelle multicellulaire à simple corps et à simple aspiration. L'entrée et la sortie de la pompe sont verticales (voir le diagramme de structure). La structure détaillée est la suivante : 1、Pièce du stator Il est principalement composé de pièces telles que la partie avant, la partie arrière, la partie centrale, le support de palier de l'aube de guidage et la chambre d'équilibrage, etc. 2、Pièce du moteur L'écrou rond a été tendu par la roue, le manchon d'espacement de la roue, le manchon d'espacement de la balance, le disque de la balance et le manchon de l'arbre.De plus, il a été fixé sur l'arbre principal, qui adopte une clavette plate afin d'éviter la rotation.Ce faisant, l'ensemble du rotor supporte les deux côtés du roulement, par conséquent, le rotor est relié directement au moteur par un accouplement élastique à goupille. Un joint d'engrenage a été installé entre la roue et le manchon d'équilibrage afin de compenser la dilatation, cette pièce doit être remplacée lors de l'entretien. 3、Organisation de l'équilibre Cette pompe adopte un dispositif d'équilibrage hydraulique à disque d'équilibrage, composé d'un anneau d'équilibrage, d'un disque d'équilibrage, d'un manchon d'équilibrage et d'un manchon de protection d'équilibrage. L'eau de fuite de l'équilibre retournera dans la chambre de vortex d'aspiration de la section avant.
