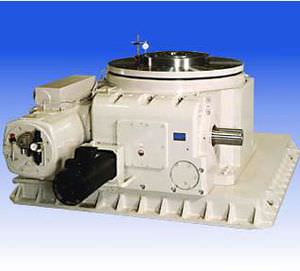

Indexeur rotatif AD series

à came globoïdalepour machines

Entrée - Le grand diamètre de l'arbre et la longue longueur de la came éliminent les déformations pendant les charges lourdes pour maintenir la précision du positionnement - Les roulements d'arbre de grande taille supportent des vitesses élevées, les grands diamètres tournent moins de tours avec plus de capacité de couple - La came est calée entre le palier et le boîtier pour éliminer le jeu axial, maintient la précision - Le matériau de came trempé réduit l'usure et l'écaillage de surface pour un positionnement de longue durée Précision de positionnement Sortie - Moyenne des unités standard ±9 secondes d'arc de précision de positionnement avec des unités de haute précision disponibles - Diamètres de came les plus grands du secteur, capacité de couple élevée pour la survie des outils en cas de collision (~30% supérieure) - Le trou traversant fixe offre des lignes d'alimentation ou un guidage de fil et inclut la tolérance de montage du roulement - bride fixe pour monter un outil de contrôle, les roulements décalés supportent une grande capacité de moment de flexion pour un chargement déséquilibré Boîtier - Sans entretien à vie et sans joint à bain d'huile pour les applications à grande vitesse - Le boîtier en fonte se dilate thermiquement au même rythme que les composants internes pour maintenir la précision - Le boîtier et l'entraînement moteur sont montés sous tous les angles, sans entretien - 8 options de taille de boîtier, pas de surcoût pour le surdimensionnement avec une large gamme de tailles Entraînement moteur - Entraînement motoréducteur est normalement dans les limites de la hauteur de l'indexeur, pas de surdimensionnement de la plaque de montage ni de parallèle - Les moteurs standard 230 & 460 volts à double enroulement sont versatiles - 2 options de puissance moteur pour chaque taille de boîtier, pas de surcoût pour les surdimensionnements avec une grande variété de tailles
