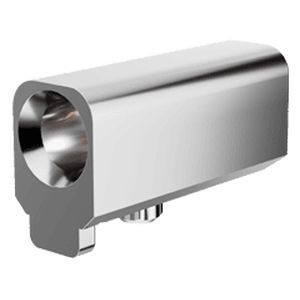

Douille pour outil portatif GPSKM

Présentation du produit
La série GPSKM SureWare™ est un socle pour poteau guide intégrant une broche de mise à la terre, conçue pour les applications blind-mate et les jeux de connecteurs perpendiculaires/à angle droit nécessitant une mise à la terre progressive et un positionnement mécanique précis.

Caractéristiques

• Broche de mise à la terre intégrée offrant la fonctionnalité First Mate Last Break (FMLB)
• Conçu pour des applications blind-mate et des accouplements carte-à-carte
• Durabilité : 500 cycles d'emboîtement
• Compatible avec de nombreux jeux de connecteurs à angle droit / perpendiculaires

Emboîtement et composants associés

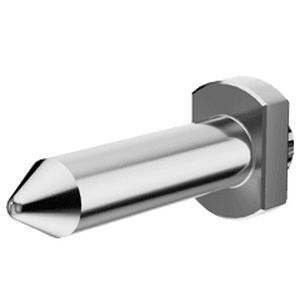

• S'emboîte avec le poteau guide GPPKM
• S'associe à divers jeux de connecteurs à angle droit / perpendiculaires (exemples : SEAM-RA/SEAF, SEAF8-RA/SEAM8, TFM-RA/SFM, FTSH-DH/CLP, ERM8-RA/ERF8, QRM8-RA/QRF8, QMS-RA/QFS)
• Versions ASP disponibles pour les applications VITA™ 90 VNX+

Documents (catalogue / impressions / rapports d'essai)

• PDF - Page de catalogue GPSKM
• GPSKM - SureWare™ Socle pour poteau guide avec broche de mise à la terre (fiche produit)
• GPPKM/GPSKM - Footprint
• GPSKM/GPPKM - Rapport d'essai de qualification de conception

Conditionnement

• Tape and Reel (bandes et rouleaux)
• Parts per Tube (pièces par tube)
• Conforme aux standards d'efficacité de conditionnement Samtec

Caractéristiques / spécifications techniques

• Série : GPSKM
• Nom commercial : SureWare™ Grounding Pin Guide Post Socket
• Broche de mise à la terre intégrée pour FMLB
• Usage prévu : blind-mate et systèmes d'accouplement perpendiculaires/à angle droit
• Durabilité : 500 cycles d'emboîtement
• S'emboîte avec : poteau guide GPPKM
• Compatibilité : plusieurs familles de connecteurs à angle droit / perpendiculaires listées ci‑dessus
• Versions ASP : disponibles pour VITA™ 90 VNX+
• Exemple de référence configurée : GPSKM-01-01-2
