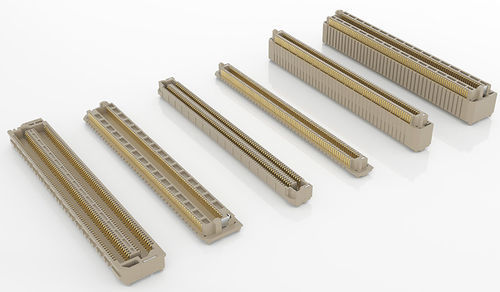

Connecteur de données oHFM™

carte à cartefemellemâle

Aperçu
Open Harmonized FPGA Modules (oHFM) est une approche combinée pour des modules FPGA de bas à hautes performances intégrant des System‑on‑Modules (SoM) soudables et des SoM basés sur connecteur. Les SoM oHFM.c à connecteur sont conçus pour le fonctionnement haute vitesse (jusqu'à 112 Gbps PAM4), la scalabilité et des mises à niveau simples. Les modules oHFM.c prennent en charge les implémentations FPGA seules et les intégrations CPU + FPGA, avec quatre formats de base et quatre variantes étendues ajoutant 20 mm à la longueur du module (10 mm à chaque extrémité) pour offrir plus d'espace PCB et augmenter la densité des composants.

Formats

• Size‑S - « Small » : 75 mm x 50 mm (étendu : 95 mm x 50 mm)
• Size‑M - « Medium » : 75 mm x 70 mm (étendu : 95 mm x 70 mm)
• Size‑L - « Large » : 75 mm x 90 mm (étendu : 95 mm x 90 mm)
• Size‑XL - « Extra Large » : 75 mm x 120 mm (étendu : 95 mm x 120 mm)

Connecteurs
Les connecteurs oHFM™ sont des matrices haute performance à 320 broches. Le connecteur côté module est une réceptacle (femelle) monté sous la PCB du module ; le connecteur côté carrier est un plug (mâle) monté sur la face supérieure de la PCB carrier. Les réceptacles modules sont à hauteur standard ; les plugs carrier varient pour fournir des hauteurs de pile de 5 mm ou 10 mm.

• Désignations des connecteurs module : J1, J2, J3, J4.
• Désignations des connecteurs carrier : P1, P2, P3, P4.
• Modules Size‑S : utilisent deux réceptacles 320 broches (J1/J2) avec pas de rangées 0,96 / 1,5 / 0,96 mm et pas de colonnes 0,635 mm (J2 optionnel).
• Modules Size‑L : ajout d'un réceptacle 320 broches (J3) avec pas de rangées 2,2 / 2,4 / 2,2 mm et pas de colonnes 0,635 mm.
• Modules Size‑XL : ajout d'un réceptacle 320 broches (J4) avec les mêmes pas de rangées et de colonnes.
• Support de débit : les connecteurs Size‑S supportent jusqu'à 64 Gbps PAM4 (dérivé de Samtec AcceleRate® HD) ; les connecteurs Size‑L et Size‑XL supportent jusqu'à 112 Gbps PAM4 (dérivé de Samtec AcceleRate® HP).

Tableau récapitulatif des connecteurs oHFM™
Samtec PN | Module Receptacle | Carrier Plug | Stack Height | Termination | Weld Tabs | Plating | Prints | 3D | PADS
ASP-240412-01 | J1/J2 | (module receptacle only) | (varies) | Column termination | X (weld tabs) | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240412-02 | J1/J2 | (module receptacle only) | (varies) | Column termination | X (weld tabs -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240413-01 | (module receptacle) | P1/P2 | 5 mm | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240413-02 | (module receptacle) | P1/P2 | 5 mm | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-242870-01 | (module receptacle) | P1/P2 | 10 mm | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-242870-02 | (module receptacle) | P1/P2 | 10 mm | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240410-01 | J3/J4 | (module receptacle) | (varies) | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240410-02 | J3/J4 | (module receptacle) | (varies) | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240411-01 | (module receptacle) | P3/P4 | 5 mm | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-240411-02 | (module receptacle) | P3/P4 | 5 mm | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-242868-01 | (module receptacle) | P3/P4 | 10 mm | Column termination | X | -L plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available
ASP-242868-02 | (module receptacle) | P3/P4 | 10 mm | Column termination | X ( -S variant) | -S plating | PDF Print available | IGES / PARASOLID / STEP available | PADS File available

Matériel d'entretoise - Tableau récapitulatif
Samtec PN | Application | Matériau | Pas de filetage | Hauteur de pile module | Prints | 3D | PADS
ASP-230558-01 | JSOM Assembly | Stainless Steel | M2.5 | 5 mm | PDF Print available | STEP available | PADS File available
ASP-230565-01 | Standoff Assembly | Stainless Steel | M2.5 | 5 mm | PDF Print available | STEP available | PADS File available
ASP-222919-01 | JSOM Assembly | Stainless Steel | M2.5 | 10 mm | PDF Print available | STEP available | PADS File available
ASP-222923-01 | Standoff Assembly | Stainless Steel | M2.5 | 10 mm | PDF Print available | STEP available | PADS File available

Caractéristiques / spécifications techniques

• Tailles de base des modules : Size‑S, Size‑M, Size‑L, Size‑XL ; les variantes étendues ajoutent 20 mm à la longueur du module.
• Dimensions typiques : 75 mm x 50/70/90/120 mm (étendu : 95 mm x 50/70/90/120 mm).
• Densité de contact connecteur : matrices haute performance 320 broches par position de connecteur.
• Exemples de pas rangée/colonne : Size‑S rangée 0,96 / 1,5 / 0,96 mm ; colonne 0,635 mm. Size‑L / XL rangée 2,2 / 2,4 / 2,2 mm ; colonne 0,635 mm.
• Capacité de débit : Size‑S jusqu'à 64 Gbps PAM4 ; Size‑L et Size‑XL jusqu'à 112 Gbps PAM4.
• Orientation du connecteur : réceptacles module (femelle) montés sous le module ; plugs carrier (mâle) montés sur le dessus du carrier.
• Hauteurs de pile prises en charge : variantes plug carrier 5 mm et 10 mm ; réceptacles module à hauteur standard.
• Ressources disponibles : dessins PDF, modèles 3D (IGES / PARASOLID / STEP) et fichiers PADS pour les numéros de pièce listés.
