Connecteur RF 100-CM
radio-fréquencecoaxialfemelle

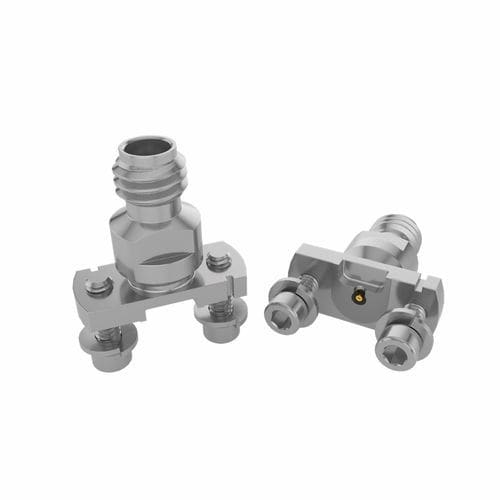

Connecteur RF - 100-CM - SAMTEC - radio-fréquence / coaxial / femelle
Connecteur RF - 100-CM - SAMTEC - radio-fréquence / coaxial / femelle
Connecteur RF - 100-CM - SAMTEC - radio-fréquence / coaxial / femelle - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
RF, radio-fréquence
Format
coaxial
Type de connexion
femelle, prise
Spécification électrique
haute fréquence
Domaine
pour l'électronique
Impédance

50 Ohm

Description

Aperçu
  • Prise de précision 50 Ohm, 1,00 mm conçue pour un montage vertical par compression sans soudure, destinée aux applications de test et de mesure haute fréquence.
  • Format compact pour augmenter la densité de connecteurs sur les montages RF et les PCB.
  • Assemblage économique et remplaçable sur site, avec options d'accouplement filetées pour une stabilité mécanique accrue.


Principales caractéristiques
  • Performance jusqu'à 120 GHz (avec variantes de conception étendant vers la bande D).
  • Montage vertical par compression sans soudure pour installation sur carte ou sur banc de test.
  • Épaisseur de la carte (vertical) : .016" à .125" (standard) ou .069" à .178" (avec vis).
  • Compatible avec les lignes de transmission microstrip et CPW.
  • Fonctions d'alignement (fiduciaux) sur le PCB pour éliminer les erreurs d'alignement visuel et garantir des performances RF optimales.


Caractéristiques supplémentaires
  • Conception à diélectrique air pour un faible VSWR et une faible perte d'insertion.
  • L'accouplement fileté assure une grande stabilité mécanique et une reproductibilité dans les configurations de test.
  • Desserrement recommandé (montage sur carte) : 0,5 ~ 0,8 in-lbs.
  • Prend en charge les opportunités d'extension de la bande passante pour les applications émergentes en bande D.


Documentation & ressources
  • Les spécifications produit, pages de catalogue, dessins et rapports de test RF sont disponibles dans la documentation technique sur la page produit.


Caractéristiques / spécifications techniques
  • Série : 100-CM
  • Désignation commerciale : prise 50 Ohm 1,00 mm, montage vertical par compression sans soudure
  • Exemple de référence configurée : 100-J-P-VP-ST-CMM-1
  • Impédance : 50 Ohm
  • Performance en fréquence : jusqu'à 120 GHz
  • Type de montage : montage vertical par compression sans soudure
  • Épaisseur PCB (vertical) : .016" à .125" (standard) ou .069" à .178" (avec vis)
  • Accouplement : accouplement fileté
  • Conception : diélectrique air pour faible VSWR et faible perte d'insertion
  • Couple recommandé (montage sur carte) : 0,5 - 0,8 in-lbs
  • Applications : test RF haute performance, transmission microstrip/CPW, mesures en millimétrique
