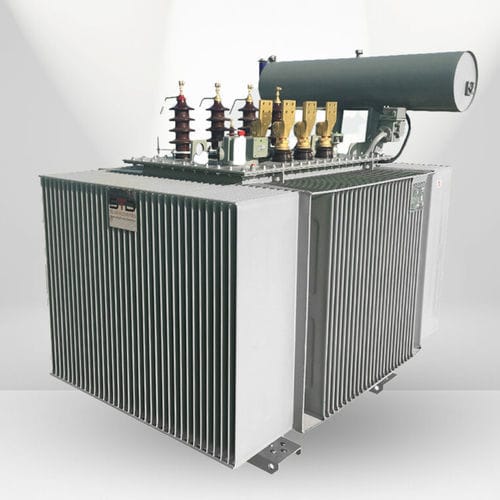

Transformateur de puissance

immergépour l'industriebasse tension

Les transformateurs à respiration libre sont équipés d'un coussin d'air sous le couvercle ou d'un conservateur pour permettre à l'huile de se dilater, en fonction des variations de température. N'étant pas hermétique, l'huile est toujours en contact avec l'air. L'humidité est tenue à l'écart par l'utilisation de sels déshydratants contenus dans des filtres spéciaux (reniflards). Le réservoir peut être à ailettes ou à radiateurs. Cette conception s'applique à toutes les puissances, mais surtout à partir de 4000kVA. Pour les puissances supérieures et pour éviter le contact entre l'huile et l'air, on utilise un séparateur en caoutchouc (sac en caoutchouc) ou un coussin d'azote. Ce type de transformateur est équipé d'un réservoir d'expansion ou conservateur monté au-dessus du réservoir principal. La dilatation du liquide isolant est compensée à l'intérieur du conservateur par l'élévation du niveau d'huile. Dans le conservateur, la partie supérieure de l'huile est en contact avec l'air qui doit rester sec pour éviter toute oxydation. Pour ce faire, l'air extérieur est admis dans le conservateur à travers un dispositif de dessiccation contenant des cristaux de silice-gel. Std Transformer conçoit, fabrique et exporte des transformateurs immergés dans l'huile dans 53 pays CARACTÉRISTIQUES STANDARD - traversées HT conformes à la norme DIN 42531 ou EN 50180 - traversées BT conformes à la norme DIN 42530 ou EN 50386 - Changeur de prise hors circuit en 5 positions - Réservoir en parois ondulées - Pochette pour thermomètre - Thermomètre à contact (pour transformateurs ≥ 630 kVA) - Relais Buchholz (sur demande ou ≥ 1000 kVA) - Œillets de levage - Plaque signalétique - Bornes de mise à la terre - Trou avec bouchon pour le remplissage d'huile et robinet de vidange - Rouleaux bi-directionnels - 90°
