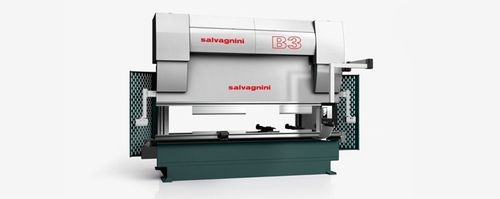

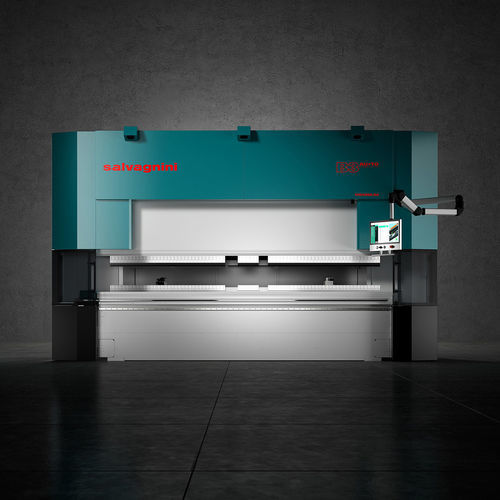

Presse plieuse hybride B3

CNC6 axes5 axes

Présentation
La B3 combine technologies adaptatives, architecture mixte Direct Drive et automatisation évolutive pour offrir une solution de pliage compacte et flexible destinée à la production dynamique de tôles. La commande de mouvement, les compensations adaptatives et les logiciels Salvagnini réduisent les temps de réglage et les rebuts.

Aperçu du produit

• Gamme : environ 20 modèles — capacités 80–400 t ; course du vérin 300–450 mm ; longueurs de table jusqu’à ~6100 mm selon version.
• Architecture hybride Direct Drive : moteurs brushless associés à fonctions hydrauliques pour efficience énergétique, vitesses d’approche/retour élevées et contrôle de la force.
• Optimisation de l’encombrement : portes coulissantes et périphériques compacts pour limiter l’emprise au sol tout en conservant l’accessibilité.

Principales caractéristiques

• Butées arrière : options 4–9 axes sur guidages linéaires pour précision et souplesse de production.
• Supports avant coulissants : paire supportant jusqu’à 120 kg pour manutention ergonomique des feuilles.
• Accompagnateur FLW (option) : recommandé pour grandes/ lourdes pièces, capacité ~150 kg par unité.
• Double écran et lecteur de données pièces pour sélection automatique des programmes via code‑barres / DataMatrix / QR.
• Éclairage LED et dispositifs de sécurité avancés (LSB laser + caméra HD, options radar).
• Direct Drive du tablier : deux moteurs brushless indépendants pour consommation optimisée et approche/retour rapides (jusqu’à 250 mm/s sur de nombreux modèles).

Automatisation

• ATA / ATA.L — ajusteurs automatiques de longueur d’outil (supérieurs / inférieurs) pour accélérer les changements et faciliter la production en kit.
• MVM — matrice à ouverture variable adaptant automatiquement l’ouverture en V selon le programme (épaisseurs / rayons variables).
• AU‑TO — changeur d’outils automatique haut/bas pour automatiser la totalité des configurations d’outillage.

Systèmes adaptatifs et logiciels

• S‑CROWNING — centinage mécanique adaptatif pour qualité d’angle homogène sur toute la longueur de pliage.
• AMS — mesure laser d’angle pour compenser le retour élastique et surveiller le procédé.
• TFC2.0 / MAC3.0 — modules adaptatifs intégrés pour réduire les rebuts et interventions manuelles.
• FACE, PRESSTUDIO, STREAM, OPS, LINKS — IHM, programmation 2D, suite de programmation, gestion modulaire de production et connectivité IoT pour intégration ERP/MRP.

Automatisation / possibilités d’intégration

• Cellules de pliage robotisées et intégration Frame Bender pour exploitation sans opérateur ou automatisée.
• Flexible Smart Job Shop (FSJ) — cellules multi‑machines reliées par logiciels, robots, transferts et AMR pour production flexible de lots et kits.

Données techniques (extrait)
Modèles (exemples) : 80/2000 • 100/3000 • 135/3000 • 135/4250 • 170/3000 • 170/3000XL
Force (t) : 80 • 100 • 135 • 135 • 170 • 170
Longueur de table (mm) : 2040 • 3060 • 3060 • 4250 • 3060 • 3060
Profondeur de gorge (mm) : 350 • 435 • 435 • 435 • 435 • 520
Vitesse approche/retour max (mm/s) : 250 • 250 • 250 • 250 • 250 • 180
Course max (mm) : 300 • 300 • 350 • 350 • 350 • 450
Consommation moyenne (kWh) et masse variables selon modèle — consulter la fiche technique pour les données complètes.

Caractéristiques / spécifications techniques

• Famille : B3
• Plage de forces : 80–400 t
• Course : 300–450 mm
• Longueurs de table : typ. 2040–6100 mm (selon modèle)
• Options d’automatisation : ATA, ATA.L, MVM, AU‑TO ; FLW
• Technologies adaptatives : S‑CROWNING, AMS, TFC2.0, MAC3.0
• Logiciels & connectivité : FACE, PRESSTUDIO, STREAM, OPS, LINKS
• Sécurité : LSB (laser+caméra), options radar
• Motorisation : Direct Drive avec moteurs brushless indépendants
