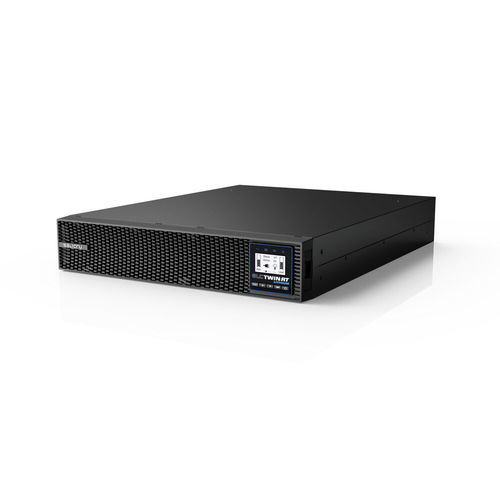

UPS on-line SLC-10000-TWIN RT3

à double conversionACLiFePO4

Présentation
Onduleur on-line à double conversion 10000 VA en format convertible tour/rack avec batterie LiFePO4. Conçu pour protéger systèmes et données critiques en environnements industriels et informatiques, facteur de puissance 1 et options de supervision flexibles.

Points clés

• Topologie on-line double conversion pour conditionnement continu de l'énergie.
• Format convertible tour/rack pour installation flexible.
• Batterie LiFePO4 intégrée ; jusqu'à 8 modules de batteries externes (EBM).
• Facteur de puissance = 1 permettant l'utilisation complète des kW nominaux.
• Connectivité : USB-HID, RS-232 et slot intelligent pour SNMP / AS400 / MODBUS (cartes optionnelles) ; support Nimbus cloud / MQTT.
• Prises programmables en option (nécessite PDU compatible).
• Eco-mode, démarrage à froid et dispositif d'arrêt d'urgence (EPO) pris en charge.

Entrée / Sortie

• Tension d'entrée nominale : 230 V ; plage 110–276 Vac (réduction de charge linéaire de 110 ÷ 160 V).
• Fréquence d'entrée : 50/60 Hz ; tolérance ±5 Hz (50 Hz) / ±6 Hz (60 Hz).
• Sortie : tensions sélectionnables 220 / 230 / 240 V ; facteur de puissance 1.
• Précision de tension en mode batterie : ±1%.
• Distorsion de la forme d'onde (THDv) : <1% charge linéaire / <5% charge non linéaire.

Performances & surcharge

• Distorsion harmonique en entrée (THDi) : <5%.
• Rendement en mode on-line : 95% (typique) ; rendement en eco-mode : 0.98.
• Surcharges admissibles (mode batterie) : 105%–125% pendant 1 min ; 125%–150% pendant 30 s ; >150% pendant 500 ms.
• Surcharges admissibles (mode bypass) : 125%–150% pendant 30 s ; >150% pendant 500 ms.
• Surcharges admissibles (mode on-line/in-line) : 105%–125% pendant 10 min ; 125%–150% pendant 30 s ; >150% pendant 500 ms.

Batterie & chargeur

• Type de batterie : LiFePO4.
• Mode de charge : I/U (courant constant / tension constante).
• Temps de recharge : 4,5 h jusqu'à 90%.
• Nombre maximal de modules externes : 8.
• Courant de charge configurable : 1–12 A ; compensation tension-température incluse.

Communication & logiciel

• Ports : USB-HID et RS-232.
• Slot intelligent pour cartes SNMP / AS400 / MODBUS (optionnel) ; prise en charge Nimbus cloud IoT / MQTT.
• Logiciel de supervision : Winpower (Windows / Mac / Linux).

Autres fonctions & modes

• Démarrage à froid pris en charge.
• Arrêt d'urgence (EPO) pris en charge.
• Eco-mode disponible.
• Convertisseur de fréquence (CVCF) disponible (réduction de 40% de la puissance nominale lorsqu'actif).

Environnement & général

• Température de fonctionnement : 0–50 °C (dérating appliqué ; réduction de 50% de 40 °C à 50 °C).
• Humidité relative : 0–95% non condensante.
• Altitude maximale d'utilisation : 3000 m (réduction de 1% de la puissance par 100 m supplémentaires à partir de 1000 m).
• Niveau acoustique à 1 m : <50 dB.

Normes & certifications

• Sécurité : EN IEC 62040-1.
• Compatibilité électromagnétique : EN 62040-2 (C3).
• Fonctionnement : VFI-SS-11 (EN 62040-3).
• Certifications d'entreprise : ISO 9001, ISO 14001, ISO 45001.

Notes / Remarques
1) De 110 ÷ 160 V avec réduction linéaire de charge jusqu'à 50% maximum.
2) Le convertisseur de fréquence (CVCF) implique une réduction de 40% de la puissance nominale.
3) Réduction de 50% de la puissance de 40 °C à 50 °C.
4) Diminution de puissance de 1% tous les 100 m supplémentaires au-delà de 1000 m.

Caractéristiques techniques

• Modèle / série : SLC TWIN RT3 LION.
• Puissance : 10000 VA.
• Technologie : On-line double conversion.
• Format : Convertible tour/rack.
• Tension d'entrée : 230 V ; plage 110–276 Vac.
• Fréquence : 50/60 Hz.
• THDi <5% ; THDv <1% linéaire / <5% non linéaire.
• Facteur de puissance sortie : 1 ; tensions de sortie : 220/230/240 V ; précision ±1% (batterie).
• Batterie : LiFePO4 ; recharge 4,5 h à 90% ; jusqu'à 8 EBMs.
• Courant de charge : 1–12 A ; compensation température : oui.
• Ports : USB-HID / RS-232 ; slot intelligent pour SNMP/AS400/MODBUS ; supervision : Winpower.
• Démarrage à froid : oui ; EPO : oui ; Eco-mode : oui ; CVCF : oui.
• Température fonctionnement : 0–50 °C ; humidité : 0–95% ; altitude max : 3000 m ; bruit <50 dB.
• Normes : EN IEC 62040-1, EN 62040-2 (C3), VFI-SS-11 (EN 62040-3).
