Refendeuse en ligne SCM series

Présentation
La bande antimanipulation des bouchons est fonctionnellement critique : les machines de découpe et de pliage contrôlent la géométrie des ponts et le pliage pour garantir les performances des bouchons et l'efficacité de la ligne d'embouteillage.

Système de découpe
Les ponts peuvent être réalisés en moule ou obtenus par découpe en post-moulage. La configuration de découpe est réglable (nombre et épaisseur des ponts) pour ajuster la force de rupture et la flexibilité selon les exigences finales.

FLM12 - Système de pliage
Les bandes « flap » ou « corrugées » nécessitent une opération de pliage après la fabrication du bouchon afin de s'assembler correctement avec la bague de blocage de la bouteille ; le FLM12 réalise ce pliage à la cadence de ligne.

Système de gravure et de pliage
Les unités combinées réalisent la gravure/decoupage et le pliage en une seule étape pour une intégration économique. Les réglages de gravure influencent la résistance des ponts et le comportement au bouchage.

Données techniques (exemples)
SCM12 — Ø nominal max bouchon : 73 mm; hauteur max bouchon : 25 mm; production : jusqu'à 2200 pcs/min; puissance absorbée moyenne : 3,5 kW; air comprimé (6 bar) : 230 l/min.
FLM12 — Ø nominal max bouchon : 63 mm; hauteur max : 25 mm; production : jusqu'à 2200 pcs/min; puissance absorbée moyenne : 3,5 kW; air comprimé (6 bar) : 230 l/min.
SFM12 — Ø nominal max bouchon : 63 mm; hauteur max : 25 mm; production : jusqu'à 2200 pcs/min; puissance absorbée moyenne : 8 kW; air comprimé (6 bar) : 230 l/min.

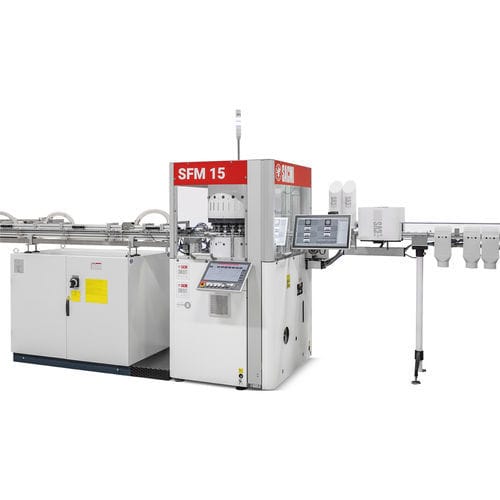

SFM15 — Ø nominal max bouchon : 43 mm; production : jusqu'à 3000 pcs/min; puissance absorbée moyenne : 8 kW; air comprimé (6 bar) : 230 l/min.

Applications / Fonction
Les machines réalisent les opérations de découpe/gravure et de pliage des bandes antimanipulation et des bandes à ailettes/ondulées pour améliorer l'accrochage bouchon-bouteille et maîtriser la résistance finale des ponts en vue d'un bouchage fiable.

Caractéristiques / spécifications techniques

• Modèles : SCM12 (découpe), FLM12 (pliage), série SFM (gravure & pliage : SFM08, SFM12, SFM15).
• Configuration de découpe/gravure réglable : nombre et épaisseur des ponts pour ajuster force de rupture et flexibilité.
• Diamètres max : SCM12 = 73 mm; FLM12 / SFM12 = 63 mm; SFM15 = 43 mm.
• Hauteur max : typiquement 25 mm.
• Cadences : jusqu'à 2200 pcs/min (SCM12, FLM12, SFM12); jusqu'à 3000 pcs/min (SFM15).
• Puissance absorbée moyenne : 3,5 kW (SCM12, FLM12); ~8 kW pour certaines variantes SFM.
• Air comprimé (6 bar) : typiquement 230 l/min.
