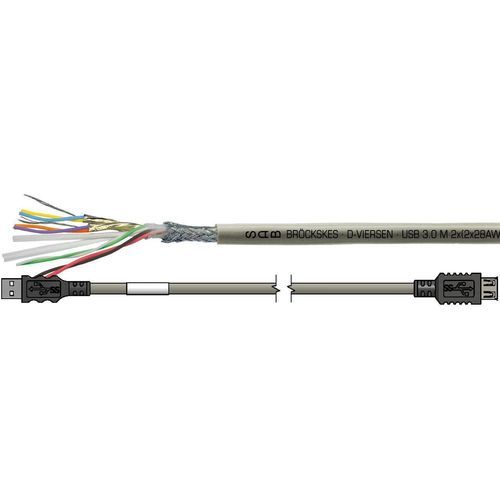

Câble électrique de données d'alimentationUSB 3.0blindé
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- de données, d'alimentation
- Format
- USB 3.0
- Protection
- haute température
- Structure
- rond
- Âme
- en cuivre étamé, en cuivre
- Applications
- médical
- Matière de l'isolant
- à isolation FEP
- Couleur de l'isolant
- gris
- Autre caractéristique
- à grande vitesse
- Tension nominale
Min: 0 V
Max: 50 V
- Température
Min: -40 °C
(-40 °F)Max: 180 °C
(356 °F)- Longueur
Min: 0 m
(0'00" )Max: 3 m
(9'10" )
Description
Application / Description
Le câble USB 3.0 biocompatible est flexible et conçu spécifiquement pour les applications médicales. Le câble résistant aux hautes températures présente une grande résistance aux entailles et à la propagation des déchirures, tout en conservant d'excellentes propriétés de transmission et une bonne flexibilité.
Avantages produit
Informations complémentaires
Construction
Conducteurs : 28 AWG : brins Cu étamés finement ; 26 AWG : brins Cu étamés finement
Isolation : FEP
Identification des conducteurs : 28 AWG : jaune, bleu + orange, violet (USB 3.0), vert, blanc (USB 2.0) ; 26 AWG : rouge, noir (alimentation)
Torsadage : paires USB 3.0 torsadées et blindées ; paires USB 2.0 torsadées ; tous les éléments torsadés ensemble
Fil de masse : brin Cu nu finement tressé
Blindage : feuille aluminium
Revêtement : ruban
Blindage externe (tresse) : tresse de fils ronds en Cu étamé
Matériau de la gaine : SABmed S
Couleur de la gaine : gris (RAL 7000)
Dimensions
Réf. | Configuration | Ø extérieur env. | Nombre de Cu | Poids du câble ≈ | Résistance continue à 20°C max. Ω/km (28 AWG) | Résistance continue à 20°C max. Ω/km (26 AWG)
L06069018 | 2 x (2 x 28 AWG)ST + 2 x 28 AWG + 2 x 26 AWG | 5,6 mm | 25,4 kg/km | 48 kg/km | 223 | 140
Téléchargements
Fiche technique pour USB 3.0 M (PDF disponible).
Caractéristiques techniques
Le câble USB 3.0 biocompatible est flexible et conçu spécifiquement pour les applications médicales. Le câble résistant aux hautes températures présente une grande résistance aux entailles et à la propagation des déchirures, tout en conservant d'excellentes propriétés de transmission et une bonne flexibilité.
Avantages produit
- matériau de gaine biocompatible
- innocuité biologique selon EN ISO 10993-1 ; cytotoxicité conforme EN ISO 10993-5
- résistance aux hautes températures
- forte résistance aux entailles et à la propagation des déchirures
- très bonne flexibilité
- surface non collante
- longueur de transmission jusqu'à 3 m
- excellentes caractéristiques de transmission
Informations complémentaires
- également disponible en câble assemblé, par ex. avec connecteurs USB Type A et USB Type B
Construction
Conducteurs : 28 AWG : brins Cu étamés finement ; 26 AWG : brins Cu étamés finement
Isolation : FEP
Identification des conducteurs : 28 AWG : jaune, bleu + orange, violet (USB 3.0), vert, blanc (USB 2.0) ; 26 AWG : rouge, noir (alimentation)
Torsadage : paires USB 3.0 torsadées et blindées ; paires USB 2.0 torsadées ; tous les éléments torsadés ensemble
Fil de masse : brin Cu nu finement tressé
Blindage : feuille aluminium
Revêtement : ruban
Blindage externe (tresse) : tresse de fils ronds en Cu étamé
Matériau de la gaine : SABmed S
Couleur de la gaine : gris (RAL 7000)
Dimensions
Réf. | Configuration | Ø extérieur env. | Nombre de Cu | Poids du câble ≈ | Résistance continue à 20°C max. Ω/km (28 AWG) | Résistance continue à 20°C max. Ω/km (26 AWG)
L06069018 | 2 x (2 x 28 AWG)ST + 2 x 28 AWG + 2 x 26 AWG | 5,6 mm | 25,4 kg/km | 48 kg/km | 223 | 140
Téléchargements
Fiche technique pour USB 3.0 M (PDF disponible).
Caractéristiques techniques
- Tension de crête d'utilisation : max. 50 V
- Tension d'essai : conducteur/conducteur 600 V ; conducteur/blindage 600 V
- Rayon de courbure minimum : pose fixe : 5 x d ; en mouvement : 10 x d
- Plage de température : statique : -40 / +180 °C ; en mouvement : -25 / +180 °C
- Impédance caractéristique des paires de données : env. 90 Ω
- Sans substances nocives selon la directive européenne RoHS
- Gaine biocompatible et cytotoxicité conforme EN ISO 10993-5
- Exemple de dimension (Réf. L06069018) : Ø extérieur env. 5,6 mm ; poids du câble et résistances DC voir tableau
