Thermocouple de type K

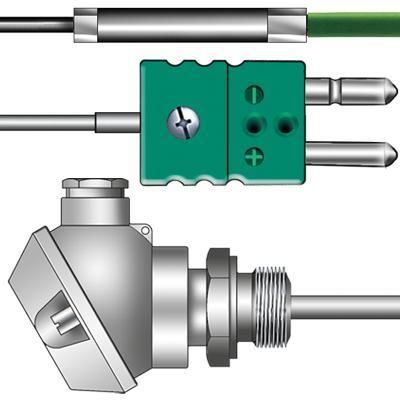

connecteur thermocouplemini connecteur thermocoupleavec isolation minérale

Application: Un thermocouple de type K (NiCr-Ni ou nickel-chrome / nickel-aluminium) est l'un des thermocouples les plus courants et les plus utilisés en raison de sa polyvalence. En raison de leur composition matérielle, les thermocouples NiCr-Ni selon DIN EN 60584 conviennent aux applications à des températures plus élevées dans des atmosphères propres, oxydantes (air) et neutres (gaz inertes). La plage de température normalisée du thermocouple de type K est de -270°C à +1372°C. Les thermocouples de type K ont une plage de température de fonctionnement, décrite dans la norme DIN EN 60584, de -40 à +1000°C (en classe 1) et une déviation limite de ±1,5°C ou 0,40%. La plage de température d'un thermocouple de type K est de -40 à +1200°C en classe 2. La déviation de température (déviation limite) est de ±2,5°C ou 0,75%. Structure: Les jambes d'un thermocouple de type K (jambe positive : verte ; jambe négative : blanche) sont faites des matériaux suivants : - Jambe K (+) (NiCr) : 89-90% nickel, 9-9,5% chrome, 0,5% chacun de silicium et de fer, reste : C, Mn, Nb, Co. - Jambe K (-) (Ni) : 95-96% nickel, 1-1,5% silicium, 1-2,3% aluminium, 1-3,2% manganèse, 0,5% cobalt, reste : Fe, Cu, Pb. Tableau des caractéristiques techniques: Propriétés et domaines d'application du thermocouple de type K. - Code couleur : Type K - Matériau : NiCr-Ni - Plage de température : -270°C/+1372°C - Plage de température d'application en classe 1 : -40 à +1000°C - Déviation limite en classe 1 : ±1,5°C ou 0,40% - Plage de température d'application en classe 2 : -40 à +1200°C - Déviation limite en classe 2 : ±2,5°C ou 0,75% Types et conceptions: Selon l'application et la plage de température, les thermocouples de type K peuvent être utilisés avec un câble de connexion, une fiche thermocouple, un tube de protection et une tête de connexion. Les types courants incluent : - Thermocouple de type K avec câble de connexion - Thermocouple isolé minéral avec fiche thermo - Thermocouple de type K avec extrémités de bornes exposées - Thermocouple de type K avec élément de connexion Lemo - Thermocouple de type K avec tête de borne Informations supplémentaires: Des tableaux récapitulatifs pour d'autres types de thermocouples, propriétés générales, plages de température, composition des matériaux et domaines d'application sont disponibles sur le site du fabricant. Caractéristiques techniques / spécifications: - Type : K (NiCr-Ni) - Norme : DIN EN 60584 - Plage de température : -270°C à +1372°C - Plage de classe 1 : -40°C à +1000°C (±1,5°C ou 0,40%) - Plage de classe 2 : -40°C à +1200°C (±2,5°C ou 0,75%) - Jambe positive (NiCr) : 89-90% Ni, 9-9,5% Cr, 0,5% Si/Fe, reste C, Mn, Nb, Co - Jambe négative (Ni) : 95-96% Ni, 1-1,5% Si, 1-2,3% Al, 1-3,2% Mn, 0,5% Co, reste Fe, Cu, Pb - Code couleur : Jambe positive verte, jambe négative blanche
