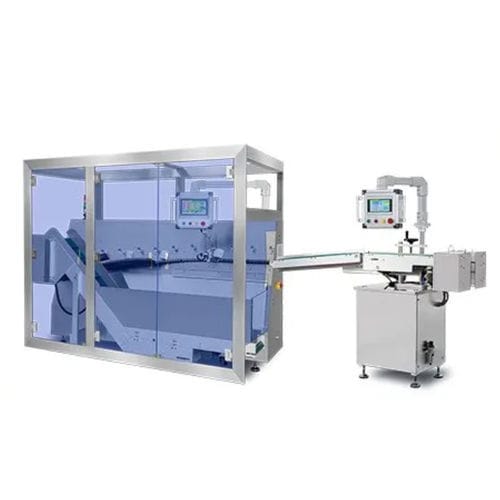

Système de tri et de distribution industriel RD-SS-450Pro

pour l'industrie pharmaceutiquepour l'industrie agroalimentaireoptique

Aperçu du produit
Trieuse-compteuse de sachets servo intégrale RD-SS-450Pro conçue pour répondre aux contraintes d'implantation telles que la production sur plusieurs niveaux et l'espace réduit entre lignes d'emballage primaire et secondaire. Le système collecte, organise, sépare et compte des sachets/pochettes désordonnés en utilisant un contrôle multi-axes servo pour un transfert synchronisé, peu bruyant et délicat lors des phases d'accumulation, tri, espacement et évacuation.

Résumé clé
Jusqu'à 450 unités par minute ; compatible avec plaquettes blister, sachets et divers matériaux en sac. Équipé de 11 servos à entraînement direct et d'un contrôleur de mouvement centralisé pour garantir alimentation, tri, rejet et évacuation fluides. Orientation de sortie configurable : transfert horizontal, orientation verticale ou empilage par lots pour s'adapter aux cartonneuses et équipements aval.

Spécification (courte)
Jusqu'à 450 sachets/min
Convient à divers sachets et pochettes
Garantie 3 ans, 1 an de pièces gratuites

Fonctionnement
La machine automatise le flux en accumulant délicatement les produits en orientation aléatoire dans une trémie large à faible pente, puis alimente de manière contrôlée par servo la zone de tri à rouleaux haute vitesse. Le tri s'obtient grâce à des différences calibrées de vitesse, direction et friction des rouleaux sous contrôle servo. Une vision optionnelle vérifie l'orientation. Une courroie synchrone servo avec retour encodeur assure un espacement précis et un comptage sans contact via capteurs photoélectriques. Les modes d'évacuation sélectionnables en HMI comprennent transfert horizontal, orientation verticale et empilage par lots ; chaque axe d'évacuation est entraîné indépendamment pour une synchronisation milliseconde avec les machines aval.

Applications par secteur

• Pharmaceutique : plaquettes blister, sachets de poudre/granulés — séparation, comptage et alimentation des cartonneuses avec intervention manuelle minimale.
• Agroalimentaire : sachets d'assaisonnement, sauces, snacks — regroupement et comptage pour multipacks ou conditionnement en caisse.
• Hygiène & cosmétique : échantillons, sachets de masque, lingettes humides — manutention douce et présentation soignée.
• Médical & industriel : pochettes stériles, kits de diagnostic, petits paquets industriels — haute précision et traçabilité.

Principales caractéristiques et avantages

• Onze servos à entraînement direct avec contrôle multi-axes pour une synchronisation précise entre moteurs et rouleaux.
• Contrôle de mouvement et détection photoélectrique en temps réel sur les postes d'alimentation, transport, alignement et séparation pour minimiser les doubles-sachets (probabilité < 0,009%).
• Rouleaux anti-poussière et antistatiques pour éviter le glissement des sachets et garantir une motion synchronisée.
• Profilage dynamique de vitesse entre zones (accumulation lente, tri variable, comptage/évacuation haute précision) géré par un seul contrôleur pour une exploitation stable et silencieuse.
• Modes d'évacuation flexibles (horizontal, vertical, empilage par lots) pour intégration avec cartonneuses, palettiseurs ou surenrubanneuses via suivi servo et bus industriels.
• Continuité des données pour transmettre comptages, informations de lot et état de production aux machines aval ou plateformes MES.

Principales pièces / modules

• Module anti-empilage de sachets
• Capteur photoélectrique (détection temps réel pour comptage/vérification)
• Convoyeurs configurables et convoyeur de retour/évacuation horizontal
• Servomoteurs et rouleaux entièrement actionnés par servo

Remarques sur la performance et l'intégration
L'accent est mis sur la synchronisation plutôt que sur la vitesse brute : le retour d'encodeur et la synchronisation des mouvements maintiennent la précision du comptage pendant les variations de vitesse ou courtes interruptions. Les connexions en amont acceptent convoyeurs, goulottes, élévateurs ou alimentations robotisées avec capteurs de niveau et signaux I/O ; la synchronisation aval prend en charge EtherCAT/PROFINET pour une coordination milliseconde.

Caractéristiques / spécifications techniques

• Modèle : RD-SS-450Pro
• Débit maximum : jusqu'à 450 sachets/min
• Types de produits adaptés : sachets souples/durs, pochettes, plaquettes blister et matériaux similaires
• Dimensions acceptées : longueur ≤ 185 mm ; largeur ≤ 110 mm
• Taux de précision : >99,97%
• Poids machine : 1000 kg
• Dimensions totales (L x l x H) : 3 840 x 1 060 x 1 700 mm
• Actionnement : onze servomoteurs à entraînement direct avec contrôleur multi-axes
• Capteurs : détection photoélectrique (intégration vision optionnelle)
• Orientations de sortie : transfert horizontal, orientation verticale, empilage par lots (configurable via HMI)
• Garantie : 3 ans ; 1 an pièces gratuites
