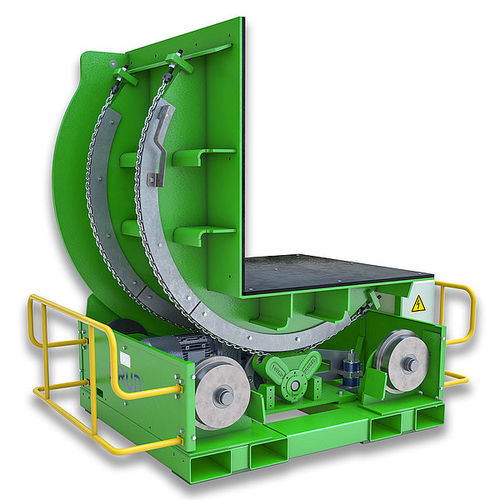

Appareil de levage et de retournement à plate-forme RUD TECDOS TM

avec plateformeportabletournant

Présentation
Le dispositif de retournement RUD TECDOS TM permet de retourner, tourner et basculer des outillages de moulage par injection, des outils d'estampage et de formage jusqu'à 64 000 kg (64 t). L'appareil compact est mobile, ne nécessite pas d'ancrage au sol et peut être déplacé par chariot élévateur. La commande par télécommande assure une manipulation rapide et sûre en atelier et en maintenance.

Fonctionnement
Le TECDOS TM (retourneur d'outils / traverse de retournement / table de retournement) effectue les opérations de retournement, de rotation et d'inclinaison. Il est télécommandé et conçu pour une utilisation ergonomique par un seul opérateur, limitant les manutentions manuelles et les risques.

Structure et composants / Accessoires

• Plateaux : plateaux sur mesure disponibles sur demande pour s'adapter à la géométrie des outillages.
• Tôle de protection (option) : plaque de protection jaune/noire empêchant l'entrée dans la zone dangereuse.
• Arceau de protection (option) : arceau offrant une protection de distance pour les zones avant et arrière.

Vos avantages en un coup d'œil

• Dispositif de retournement préservant les outillages pour l'industrie du moulage par injection.
• Garantie de la sécurité de l'opérateur et des outils lors des manipulations.
• Manipulation ergonomique des outillages par un seul opérateur.
• Réduction du temps et des coûts lors du retournement des moules et outillages.
• Conception mobile : pas d'ancrage au sol requis.
• Construction robuste, flexible et facile à entretenir.
• Possibilité d'extension de garantie.

Supports / Options
Différentes options de supports et de plateaux sont proposées : support standard, support avec encoche, revêtement PE, plaque à rainures en T, perçage individuel, porte‑bobine/dévidoir, baguettes d'appui, plateau avec encoche, aides au centrage et chevalets d'appui avec aides au centrage.

Tableau des données techniques (extrait)
TYPE | SURFACE TABLEAU EN MM | HAUTEUR DE TABLE EN MM | CAPACITÉ DE TRANSPORT EN KG | POIDS PROPRE ENV. EN KG
TM 08/10-5 | 800 x 1000 | 542 | 5 000 | 600
TM 08/13-10 | 800 x 1 300 | 595 | 10 000 | 1 050
TM 13/13-10 | 1 300 x 1 300 | 595 | 10 000 | 1 150
TM 15/18-16 | 1 500 x 1 800 | 885 | 16 000 | 3 700
TM 20/20-20 | 2 000 x 2 000 | 885 | 20 000 | 4 000
TM 20/23-25 | 2 000 x 2 300 | 1 167 | 25 000 | 8 000
TM 25/25-32 | 2 500 x 2 500 | 1 167 | 32 000 | 8 000
TM 25/25-40 | 2 500 x 2 500 | 1 167 | 40 000 | 8 000
TM 25/30-64 | 2 500 x 3 000 | 1 550 | 64 000 | 13 700

Caractéristiques / spécifications techniques

• Modèle : RUD TECDOS TM
• Retournement, rotation et basculement télécommandés pour moules, matrices et outillages de formage
• Design mobile : pas d'ancrage au sol nécessaire ; transportable par chariot élévateur
• Capacités selon modèle : de 5 000 kg à 64 000 kg
• Tailles de plateau et hauteurs variables selon modèle (voir tableau)
• Accessoires optionnels : plateaux sur mesure, tôle de protection, arceaux, plaques de support et aides au centrage
• Conçu pour une manipulation ergonomique par un seul opérateur et pour améliorer la sécurité
