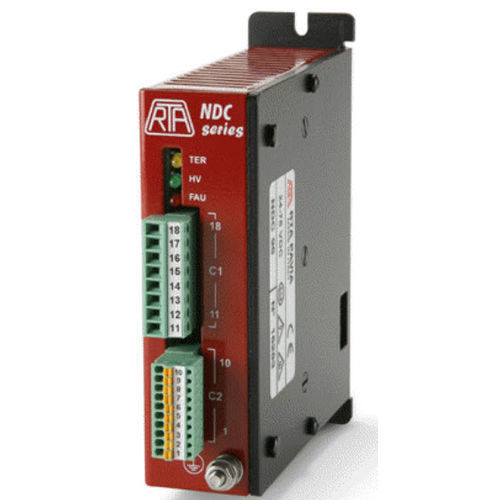

Commande de moteur pas à pas NDC 94

CC

► Série de variateurs miniatures à hacheur bipolaire, adaptés au pilotage de moteurs pas à pas biphasés de moyenne puissance, à quatre, six ou huit bornes. ► Solution compacte, facile à utiliser et rentable. Ce système est conçu pour un montage facile à l'intérieur d'une armoire électrique métallique. ► Cible : applications de moyenne et moyenne-basse puissance sans exigence de configuration particulière, mais nécessitant une grande performance dynamique, une grande fiabilité, un faible bruit acoustique et une réduction des vibrations mécaniques. ► Fonction de micropas jusqu'à 4.000 pas/tour. ► Dispositif d'amortissement électronique pour une réduction supplémentaire du bruit acoustique et des vibrations mécaniques à basse et moyenne vitesse. ► Connecteurs séparés pour les signaux logiques et les connexions de puissance. ► Les signaux d'entrée et de sortie opto-isolés et différentiels facilitent l'interfaçage avec les systèmes de contrôle les plus couramment utilisés. ► Version : variateur logé dans un boîtier métallique de 110 x 108 x 34 mm, équipé de connecteurs enfichables. ► Gamme de tensions de fonctionnement : 24-75 VDC. ► Gamme de courant : 0.6-2 Amps. Réglage jusqu'à huit valeurs possibles au moyen d'un dip-switch. ► Micropasage : 400, 500, 800, 1.000, 1.600, 2.000, 3.200 et 4.000 pas/tour. Réglage par dip- switch. ► Réduction automatique du courant à l'arrêt du moteur. ► Protections : -Protection contre la sous-tension et la surtension. -Protection contre les courts-circuits aux sorties du moteur. -Protection contre la surchauffe avec capteur thermique. ► Entrées opto-isolées compatibles avec les signaux de commande différentiels. ► Possibilité de couper le courant du moteur avec un signal logique externe. ► CHOPPER à haut rendement avec sortie d'étage final MOSFET.
