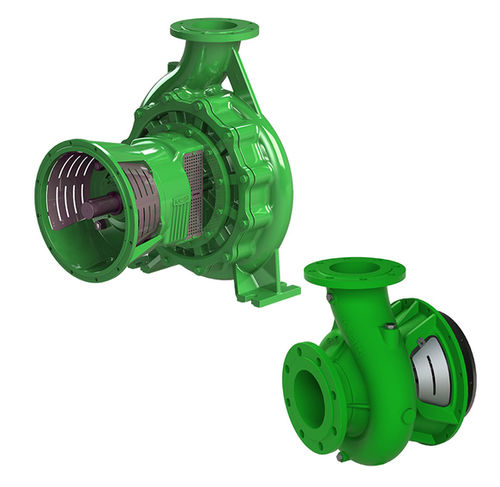

Pompe centrifuge à volute FP65

à eauà moteur thermiqueà amorçage standard

Aperçu
Pompes centrifuges monopaliers à brides SAE conçues pour l'accouplement direct sur moteurs thermiques via brides SAE. Entrée axiale et sortie en volute (spirale) offrant des performances hydrauliques adaptées aux installations montées sur moteur.

Gamme
Green line

Applications

• Systèmes d'irrigation
• Transfert de liquides
• Remplissage de réservoirs et citernes
• Alimentation en eau

Table de données des séries

• FP65 — 65 x 50 — jusqu'à 54 m3/h — jusqu'à 72 m — vitesse max 2600 rpm
• FP80 / FSP80 — 80 x 65 — jusqu'à 96 m3/h — jusqu'à 79 m — vitesse max 2600 rpm
• FP85 — 80 x 65 — jusqu'à 108 m3/h — jusqu'à 47 m — vitesse max 2600 rpm
• FP100 / FSP100 — 100 x 80 — jusqu'à 210 m3/h — jusqu'à 90 m — vitesse max 2600 rpm
• FP105 / FSP105 — 100 x 80 — jusqu'à 135 m3/h — jusqu'à 90 m — vitesse max 2600 rpm
• FP125 / FSP125 — 125 x 100 — jusqu'à 250 m3/h — jusqu'à 105 m — vitesse max 2600 rpm
• FP150 / FSP150 — 150 x 125 — jusqu'à 330 m3/h — jusqu'à 105 m — vitesse max 2200 rpm
• FQN150 / FSQN150 — 150 x 125 — jusqu'à 360 m3/h — jusqu'à 40 m — vitesse max 2500 rpm
• FSN200 / FSSN200 — 200 x 200 — jusqu'à 660 m3/h — jusqu'à 35 m — vitesse max 1800 rpm
• FSS250 — 250 x 250 — jusqu'à 1020 m3/h — jusqu'à 23 m — vitesse max 1750 rpm
• FNSF100 — 125 x 100 — jusqu'à 450 m3/h — jusqu'à 87 m — vitesse max 1750 rpm
• FNSF125 — 150 x 125 — jusqu'à 600 m3/h — jusqu'à 87 m — vitesse max 1750 rpm
• FNSF150 — 200 x 150 — jusqu'à 780 m3/h — jusqu'à 110 m — vitesse max 1750 rpm
• FNSF200 — 250 x 200 — jusqu'à 960 m3/h — jusqu'à 82 m — vitesse max 1750 rpm
• FNSF250 — 300 x 250 — jusqu'à 1300 m3/h — jusqu'à 55 m — vitesse max 1750 rpm

Caractéristiques / spécifications techniques

• Type de pompe : centrifuge monopale, bride SAE
• Accouplement : accouplement direct sur moteurs thermiques via brides SAE
• Admission : conception à entrée axiale
• Refoulement : sortie en volute (spirale)
• Séries et tailles disponibles : FP65 à FNSF250 (dimensions d'entrée/sortie de 65x50 à 300x250)
• Débits : de 54 m3/h à 1300 m3/h selon la série
• Hauteurs manométriques : jusqu'à 110 m selon la série
• Vitesses maximales : de 1750 rpm à 2600 rpm selon la série
• Applications prévues : irrigation, transfert de liquides, remplissage de réservoirs, alimentation en eau
