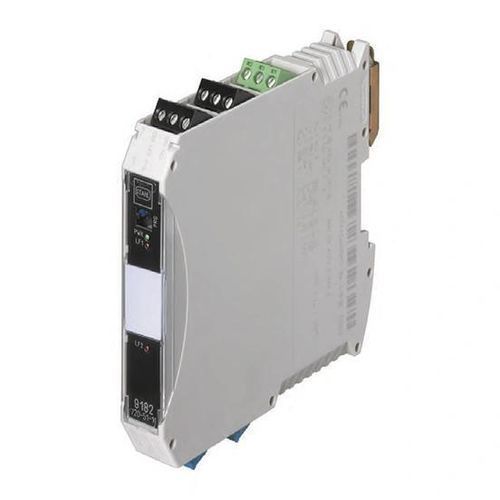

Barrière de sécurité électrique à sécurité intrinsèque EXL-IM-9182

pour zones dangereusespour capteur de températurepour rail DIN

Vue d'ensemble
Module d'interface à sécurité intrinsèque (Ex-i) permettant de convertir le signal d'un capteur passif (ex. PT100) en sorties actives courant ou tension, conçu pour être installé en zone sûre. L'EXL-IM-9182 intègre un circuit d'entrée intrinsèquement sûr : le capteur est installé en zone dangereuse et le module en zone sûre.

Caractéristiques

• Désignation : EXL-IM-9182-10-51-11s C2305 TMU
• Alimentation : 24 V CC
• Protection contre l'inversion de polarité
• Transmetteur pour capteurs analogiques passifs et sans potentiel (série ExSens), raccordement 2/3/4 fils
• Configuration via logiciel ou commutateurs DIP
• Entrées : PT100, PT500, PT1000, Ni100, Ni500, Ni1000, 0…1.000 Ohm
• Sortie : 4…20 mA (prise supplémentaire pour 0…10 V)
• Indication de fonctionnement par LED
• Dimensions (L × H × P) : 17,6 × 99 × 114,5 mm
• Montage sur rail DIN ; module à installer en zone sûre
• Livraison : 1 module Ex-i pour montage sur rail DIN
• Accessoire optionnel : capteurs analogiques type ExSens

Spécifications techniques

• Alimentation : 24 V CC
• Protection contre l'inversion de polarité : Oui
• Types d'entrée : PT100, PT500, PT1000, Ni100, Ni500, Ni1000, 0…1.000 Ohm (capteurs analogiques passifs et sans potentiel ; série ExSens ; 2/3/4 fils)
• Sortie : 4…20 mA (prise supplémentaire pour 0…10 V)
• Configuration : Logiciel ou commutateurs DIP
• Indication : LED
• Dimensions (L × H × P) : 17,6 × 99 × 114,5 mm
• Montage : Rail DIN (installation en zone sûre)
• Contenu de la livraison : 1 module Ex-i pour montage rail DIN
• Accessoire optionnel : capteurs analogiques type ExSens
