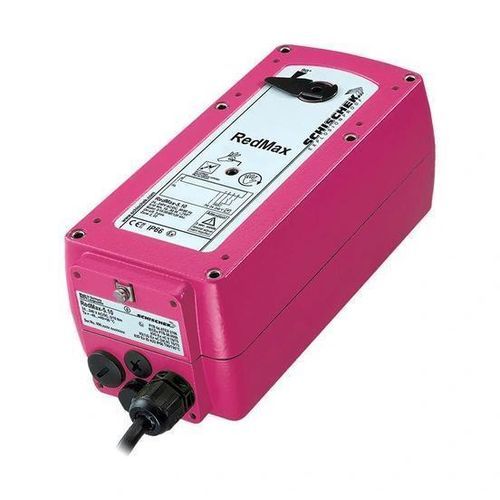

Actionneur de vanne électrique RedMax

type quart de tourà fraction de tourATEX Zone 2

Présentation Les actionneurs antidéflagrants à rotation partielle Schischek RedMax sont conçus pour une utilisation en Zone 2 et Zone 22 (gaz et poussières). Destinés à l'automatisation d'organes à quart de tour et de volets. Choix de matériaux de boîtier, revêtement offshore/maritime en option et option de rappel à ressort en sécurité. Dimensions compactes et installation aisée sur site pour usages industriels et offshore.

Applications

• Volets d'air
• Volets coupe-feu et fumées
• Contrôle de débit
• Robinetterie sphérique (ball valves)
• Vannes papillon et autres organes à quart de tour

Caractéristiques principales

• Sortie : rotation partielle
• Fonctionnement marche/arrêt en standard
• Alimentation universelle 24–240 VAC/VDC
• Flasques ISO standard disponibles
• Protection antidéflagrante selon normes internationales pour Zone 2 et Zone 22 (gaz et poussières)
• Option sécurité : rappel par ressort
• Degré de protection IP66/67
• Boîtier aluminium (option acier inoxydable)
• Variantes certifiées UL et CSA disponibles
• Dimensions compactes pour une installation facilitée
• Jusqu'à 5 temps de course réglables sur site
• Angle de rotation 95° (précontrainte 5°)
• Protection contre les surcharges 100%
• Manœuvre manuelle d'urgence
• Configuration automatique et vitesses sélectionnables
• Indication mécanique de position
• Revêtement offshore/maritime en option

Certifications et agréments

• Certification antidéflagrante / gaz et poussières pour Zone 2 et Zone 22
• Certificats ATEX, IECEx et INMETRO disponibles pour les variantes RedMax
• Variantes certifiées UL et CSA disponibles
• Déclaration CE de conformité disponible

Caractéristiques techniques

• Sortie : rotation partielle
• Utilisation : marche/arrêt en standard
• Alimentation : 24–240 VAC / VDC (universelle)
• Flasques : flasques ISO standard
• Protection : IP66/67
• Boîtier : aluminium (option acier inoxydable)
• Rotation : 95° (précontrainte 5°)
• Temps de course réglables : jusqu'à 5 sur site
• Protection contre surcharge : 100%
• Sécurité : option rappel par ressort
• Manœuvre manuelle : manœuvre manuelle d'urgence fournie
• Options environnementales : revêtement offshore/maritime en option
