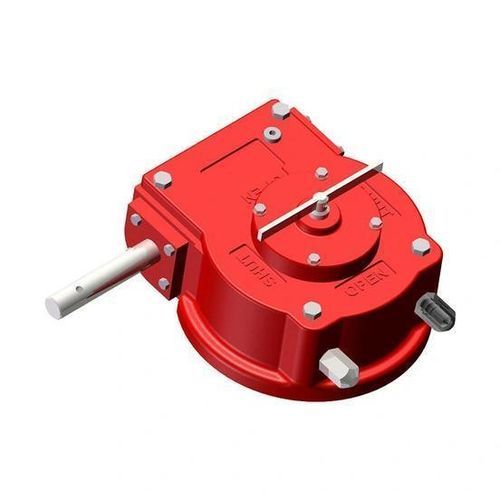

Actionneur de vanne manuel AB-CS

type quart de tour90°en acier inoxydable

Aperçu produit
Les actionneurs à engrenage quart de tour Rotork série 'AB-CS PR' sont des unités industrielles conçues pour une immersion continue dans des milieux propres et corrosifs. Les modèles intègrent un indicateur de position, des arbres d'entrée et des capuchons de boulon d'arrêt en acier inoxydable 316, ainsi qu'une double étanchéité par joints toriques et plaques G pour une protection renforcée. Ces actionneurs conviennent aux secteurs chimique, énergétique, réseaux d'eau, CVC et applications industrielles générales.

Applications

• Chimie
• Énergie
• Réseaux d'eau
• CVC
• Applications industrielles générales

Caractéristiques

• Boîtier en fonte
• 15 modèles jusqu'à 32 000 Nm (283 224 lbf.in.) de couple de sortie
• Construction robuste
• Roulements à aiguilles axiaux
• Course : 0 - 90° (±5° réglable)
• Double joint torique sur le quadrant
• Double étanchéité par plaque G
• Indicateur de position double joint torique en acier inoxydable 316
• Tous les filets scellés avec Loctite 572
• Remplissage en graisse : 90%
• Peinture d'apprêt

Caractéristiques techniques

• Série : actionneurs à engrenage quart de tour AB-CS PR
• Matériau du boîtier : fonte
• Indicateur de position, arbres d'entrée et capuchons : acier inoxydable 316
• Étanchéité : double joint torique ; double étanchéité par plaque G
• Roulements : roulements à aiguilles axiaux
• Course : 0–90° avec réglage ±5°
• Gamme de couple de sortie : jusqu'à 32 000 Nm (283 224 lbf.in.) sur 15 modèles
• Protection des filets : tous les filets scellés avec Loctite 572
• Remplissage en graisse : 90%
• Finition : peinture d'apprêt
