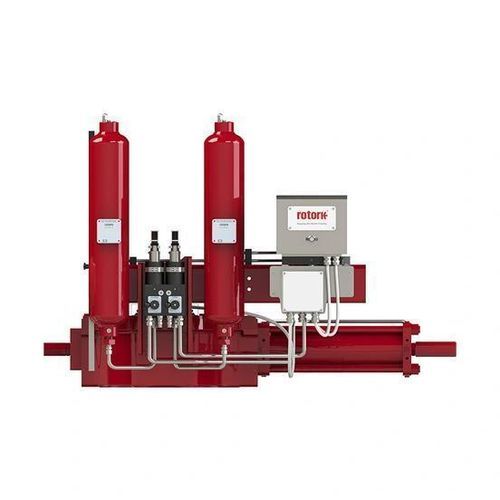

Actionneur de vanne hydraulique GO

manuellinéairetype quart de tour

Présentation du produit
Les actionneurs GO gas-over-oil utilisent le gaz de conduite pour pressuriser de l'huile hydraulique et fournir l'entraînement hydraulique aux actionneurs quart de tour et linéaires. Le gaz n'entre pas dans le vérin hydraulique : il pressurise l'huile dans des réservoirs dédiés qui alimentent les actionneurs scotch-yoke, crémaillère et pignon ou linéaires double effet.

Caractéristiques

• Disponibles en versions scotch-yoke, crémaillère et pignon ou linéaire double effet
• Gamme étendue d'options de contrôle haute pression pour une commande précise
• Commandes conçues pour fonctionner à la pression pleine de conduite afin d'éliminer les points de défaillance des régulateurs
• Collecteur intégré modulaire réduisant les raccords externes et le risque de fuite
• Options de logique de contrôle en basse ou haute pression
• Commande locale par soupapes à siège actionnées par levier sur le collecteur multifonction
• Réservoirs gaz/huile et réservoirs gaz d'alimentation homologués PED ou ASME
• Contrôle de vitesse bidirectionnel de série via des valves de réglage de débit hydraulique
• Pompe manuelle pour utilisation en cas de perte d'alimentation pneumatique
• Manomètre inox avec échelles psi/bar pour la surveillance de la pression gaz
• Temps de course réglé par deux valves de contrôle de débit hydraulique pour une action douce et précise
• Indice de protection certifié IP 66M/67M
• Conforme à la directive PED 2014/68/EU
• Homologations atmosphères explosives : ATEX/IECEx II 2 G Ex e,d,ia IIB T4 IP65 minimum ; UL/CSA Classe I Division 1 Groupes C et D NEMA 3 minimum ; Classe II Division 1 Groupes E, F et G NEMA 3 minimum

Applications
Conçu pour les installations disposant d'une source locale de gaz de conduite haute pression et nécessitant une action hydraulique robuste et éprouvée sur le terrain pour vannes et obturateurs dans les secteurs industriels, pétrole & gaz et services publics.

Caractéristiques techniques

• Types d'actionnement : scotch-yoke, crémaillère et pignon, linéaire double effet
• Source hydraulique : gaz de conduite converti en huile hydraulique pressurisée via des réservoirs gas-over-oil
• Logique de contrôle : options basse ou haute pression ; soupapes à siège actionnées par levier locales
• Contrôle de vitesse : valves de contrôle de débit hydraulique réglables ; régulation bidirectionnelle
• Opération manuelle : pompe manuelle dédiée en cas de perte pneumatique
• Instrumentation : manomètre inox (psi/bar)
• Réservoirs : réservoirs gaz/huile et gaz d'alimentation homologués PED ou ASME
• Boîtier & protection d'entrée : certifié IP 66M/67M
• Directives & homologations : PED 2014/68/EU ; ATEX/IECEx et classifications US/Canada (UL/CSA) comme référencé
