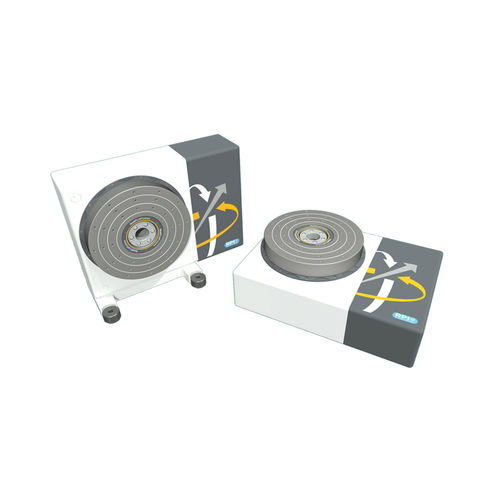

Table rotative entraînée par moteur QuadDualPurposehorizontaleverticaleà grande précision
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Actionnement
- entraînée par moteur
- Configuration
- horizontale, verticale
- Autres caractéristiques
- à grande précision, de grande taille, pneumatique
- Diamètre
250 mm, 300 mm, 400 mm
(10 in, 12 in, 16 in)
Description
QuadDualPurpose
UN AXE ROTATIF SUPPLÉMENTAIRE POUR LES MACHINES DE MESURE DE COORDONNÉES DE HAUTE PRÉCISION. TOUS LES PRODUITS QUADRANTS SONT CONFORMES À LA NORME ISO 10360 PARTIE 3.
Des axes rotatifs de précision spécialement développés pour augmenter la flexibilité, la productivité et l'efficacité de votre MMT.
Système polyvalent avec la possibilité de monter des pièces à la fois horizontalement et verticalement pour l'inspection, telles que de grandes pales de moteur d'avion depuis l'avant du moteur.
Capacité de mesure :
- Applications horizontales ou verticales
- Tailles Ø250mm, Ø300mm et Ø400mm
- Hauteur totale 225 mm (axe vertical)
- Hauteur de l'axe central 240mm (axe horizontal)
- Capacités de charge jusqu'à 1 000 kg
- Moment de charge jusqu'à 500Nm
- Pince pneumatique puissante (facultatif)
- Précision angulaire 2 secondes d'arc
- Répétabilité angulaire 0,5 seconde d'arc
---
