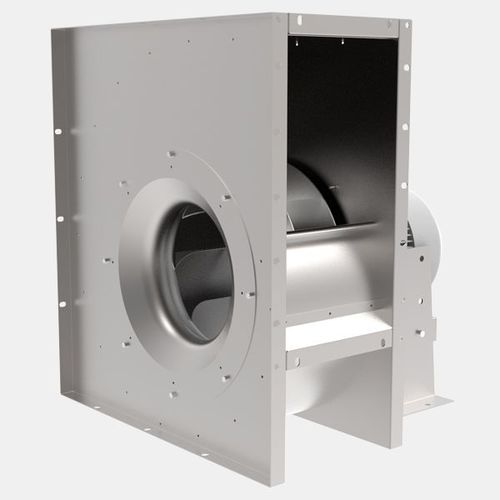

Ventilateur sur pied EHN

centrifugede refroidissementen aluminium

Propriétés - débits jusqu'à 21 000 m³/h - taille : 200 - 630 mm (diamètre de la roue) - enveloppe en tôle d'acier galvanisée - position du boîtier : LG ou RD - moteur standard IEC, IP55, classe thermique F - roues courbées vers l'arrière - boîte à bornes directement sur le moteur, IP55 - protection du moteur par thermistances PTC Boîtier Le boîtier est en tôle d'acier galvanisée. Les parties latérales et la plaque en spirale sont reliées entre elles par des rivets. A partir de la taille 200, les moteurs sont montés directement sur la bride. A partir de la taille 225, les moteurs sont montés sur une console. Un revêtement en plastique est disponible sur demande. Roues Les roues des types EHN ... sont fabriquées avec des aubes incurvées vers l'arrière, entièrement en aluminium. Les cônes d'entrée en tôle d'acier galvanisée sont vissés dans le boîtier. Les roues et leur moyeu sont équilibrés dynamiquement sur deux niveaux avec le rotor selon le niveau de qualité G 2,5 / G 6,3 conformément à la norme DIN ISO 21940-11. Raccordement électrique Le raccordement électrique s'effectue par l'intermédiaire de la boîte à bornes du moteur en classe de protection IP55.
