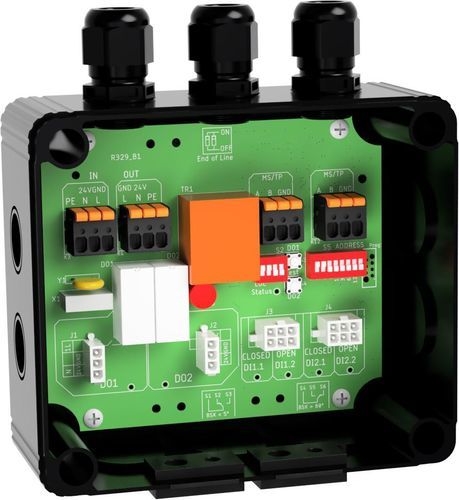

Module E/S numérique FBB-4DI2DO.R

RS-485Modbus RTUà 4 E

Présentation produit
Le module d'interface FBB-4DI2DO.R.xxx offre quatre entrées numériques et deux sorties relais pour des tâches de commutation décentralisées. Il convient pour la commande de jusqu'à deux clapets coupe-feu motorisés (BSK) avec retours d'état (fin de course OUVERT/FERMÉ) ou comme points de données distants généraux dans des systèmes de régulation HVAC et de protection incendie.

Surveillance des temps de course mesurés
Le module prend en charge la surveillance des temps de course mesurés pour les BSK motorisés. Les temps de course sont enregistrés à chaque mouvement de l'actionneur afin de déterminer les durées d'ouverture et de fermeture ainsi que la « totzeit » (temps de latence jusqu'à la détection du départ de la position initiale). Les valeurs mesurées sont comparées à des valeurs maximales de référence configurées lors de la mise en service pour détecter les écarts.

Variantes et options
La famille FBB-4DI2DO.R.xxx (ainsi que FBB-2DI1DO.R.xxx) est disponible en plusieurs variantes et options :

• Alimentation : 24 V ou 230 V. Dans la variante R.230, la tension d'alimentation est utilisée comme alimentation des sorties relais (la phase L = 230V est commutée vers la sortie numérique via le contact du relais).
• Option "AMP" : variantes équipées de prises AMP enfichables permettant le raccordement de câbles/connexions préfabriqués fournis couramment avec les actionneurs BSK.

Applications
Conçu pour des fonctions de commutation et de surveillance décentralisées dans les applications de ventilation et de protection incendie. Usages typiques : commande et surveillance des temps de course de clapets coupe-feu motorisés (BSK) et déploiement comme E/S distantes dans les réseaux d'automatisation du bâtiment.

Caractéristiques techniques

• Fabricant : romutec Steuer- und Regelsysteme GmbH
• Référence produit / SKU : 00003219
• Modèle/Série : FBB-4DI2DO.R (série FBB-4DI2DO.R.xxx)
• Entrées : 4 entrées numériques
• Sorties : 2 sorties relais
• Caractéristique relais (variante R.230) : utilise la tension d'alimentation comme signal de sortie (L = 230V commuté via le contact du relais); courant nominal relais 16 A
• Options d'alimentation : 24 V ou 230 V
• Option : "AMP" = variantes avec prises AMP enfichables pour câbles BSK préfabriqués
• Usage prévu : commande de jusqu'à deux clapets coupe-feu motorisés (BSK); points de données décentralisés / E/S distantes
• Fonctions : mesure des temps de course (ouverture/fermeture), mesure du temps mort, comparaison avec des valeurs de référence maximales configurées
• Variantes compatibles : FBB-2DI1DO.R.xxx et autres variantes de la série FBB
• Poids : 0.465 kg
• Date de mise à disposition (meta) : 2026-04-28
