Système de serrage manuel ROL3 HYD

hydrauliquepneumatiquede sécurité

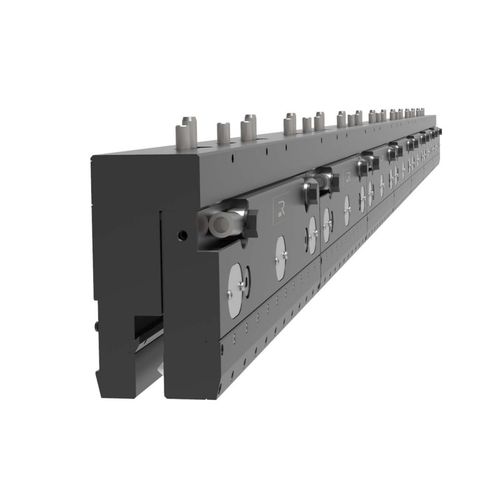

Système rapide supérieur hydraulique en C45 et 42CrMo4 pour outils de type R3-R7-R8-R10-RX, longueur 500 mm. Les solutions ROL3 représentent la gamme la plus large de systèmes de serrage pour chaque type de presse plieuse. Ce sont des systèmes complets avec brides et traverses, à alimentation hydraulique ou pneumatique. Les dimensions et les longueurs sont étudiées ad hoc en fonction des caractéristiques du coulisseau de la presse. Le ROL3 est particulièrement adapté aux applications HD (Heavy Duty) et à la gestion des charges concentrées: par exemple 5000 kN/m jusqu'à 10000 kN/m. Les matériaux utilisés pour les pièces monolithiques et pour tous les composants sont calculés avec tous nos systèmes FEM pour garantir une sécurité maximale. Pour certaines applications, il suffit de réaliser et d'appliquer la bride sur la traverse déjà existante. Rolleri est capable de construire un système rapide, tout intégré dans la bride pour éviter tout type de travail de modification sur la presse plieuse. SYSTÈME SUPÉRIEUR Le bridage ROL3 peut être utilisé sur les presses plieuses LVD, Bystronic Beyeler RFA-RF-R-S, Colly, Colgar, Ajial-Axial, EHT et Ursviken. CHANGEMENT D'OUTIL Les poinçons R3 de type RFA, RF et R peuvent être insérés verticalement tandis que les poinçons R3 de type S, R4 et R5 peuvent être insérés horizontalement.
