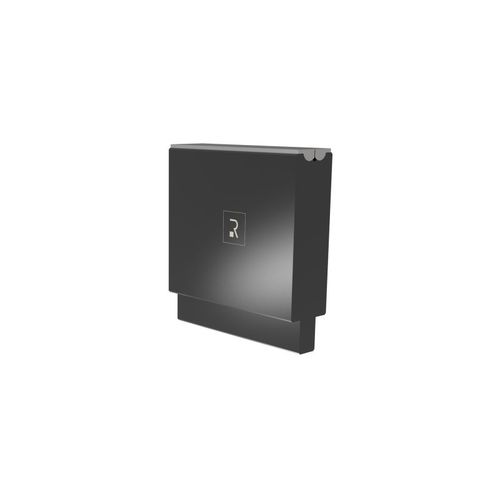

Matrice de pliage RVT90-1 series

Matrice Rolla-V série RVT en 42 Cr. Charge max 1000 kN/m. Angle minimum 35°. Les matrices Rolla V se distinguent des matrices traditionnelles par la présence des 2 inserts/rotors oscillants sur lesquels repose la tôle avant la phase de pliage. Leur particularité consiste en la rotation des inserts qui accompagnent la tôle lors de la phase de déformation avec une réduction drastique de la résistance au frottement et la possibilité de réduire significativement la longueur du bord minimum. Ce type d'outil applique le concept de pliage tangentiel selon lequel le comportement de la tôle est différent: cela se remarque principalement s'il y a des trous et des découpes près des zones de pliage. Grâce à ce concept, ces zones ne subissent pas les déformations classiques plus communément appelées "slurries". Tôle prise en charge pendant le processus de pliage Déplacement minimum de la tôle sur les inserts donc marques de pliage minimales Rayon de pliage interne égal au rayon de la pointe du poinçon
