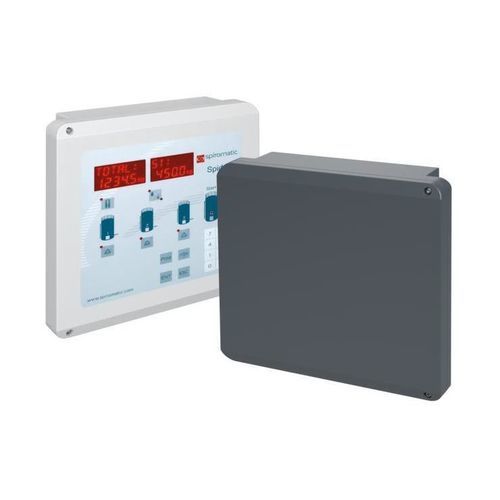

Coffret électrique de commande profiCASE

mobileapparenten aluminium

Description du produit
profiCASE est une solution d'enveloppe économique pour Panel PCs jusqu'à 10" et pour le montage d'équipements électroniques en environnement industriel et véhicules. La série intègre une charnière captative et se transforme en armoire compacte après verrouillage des couvercles avec les vis de blocage fournies. Deux concepts de fixation du couvercle sont proposés : fixation arrière par vis (PCD) ou fixation avant par vis (PCV). Tous les boîtiers disposent de dômes de fixation sur la base permettant une connexion VESA 100 tout en conservant l'étanchéité. Compatibilité avec les systèmes de bras porte-écran profiPLUS et taraSMART pour des installations au sol ou suspendues.

Caractéristiques principales

• 2 tailles pour Panel PCs jusqu'à 10"
• Bandes de poignée intégrées
• Solution de charnière intégrée avec couvercle captif

Fonctionnalités clés

• Matériau du boîtier : Aluminium moulé sous pression (EN AC-47100)
• Finition : Peinture en poudre RAL 7016 ou RAL 7035 (couleurs spéciales en option)
• Bandes de poignée intégrées
• Charnière intégrée, couvercle captif, angle d'ouverture jusqu'à 95°
• Options de connexion : fixation directe sur machine/véhicule ; systèmes de bras profiPLUS 50 ou taraSMART ; connexion VESA 100
• Joint : Polyuréthane expansé (PUR)

Variantes / Aperçu produit (sélection)
Variantes disponibles : PCD (fixation du couvercle par vis arrière) et PCV (fixation du couvercle par vis avant). Exemples d'articles sélectionnés ci‑dessous.

Tableau récapitulatif des produits
Image | Nom de l'article | Type | Référence | Longueur (mm) | Largeur (mm) | Hauteur (mm)
profiCASE | PCD 07 | 122.320.016 | 300 | 320 | 85
profiCASE | PCD 07 | 122.320.035 | 300 | 320 | 85
profiCASE | PCD 10 | 122.400.016 | 380 | 400 | 85
profiCASE | PCD 10 | 122.400.035 | 380 | 400 | 85

Données techniques
Tailles de boîtiers : 2 tailles avec 2 variantes de couvercle : PCV = série avec fixation du couvercle par vis à l'avant ; PCD = série avec fixation du couvercle par vis à l'arrière.
Fonction charnière intégrée sur le côté C ; éventuellement sécurisable par deux vis de blocage M5 autoforantes pour retenir le couvercle.
Angle d'ouverture du couvercle : max. 95°.
Boîtier : alliage d'aluminium moulé sous pression EN AC-47100 (DIN EN 1706) ; inclinent les angles de dépouille et noter les dimensions internes libres.
Fixation : canaux de vissage séparés.
Accessoires : dômes de fixation sur la base du boîtier (option VESA 100).
Indice de protection : IP65 / IP66 / IP67 (EN 60529).
Joint : polyuréthane expansé (PUR).
Surface : peinture en poudre RAL 7016 ou RAL 7035 ; couleurs spéciales en option.
Vis de couvercle : acier inoxydable 1.4567, M5 TX25, captives.
Charnières : vis de blocage M5 autoforantes pour fixation de charnière.

Fiches disponibles / Téléchargements (titres)

• Acier inoxydable 1.4567 (vis de couvercle)
• Couple de serrage pour vis de couvercle
• profiCASE PDF (catalogue)
• Aluminium-Druckguss_EN (matière)
• Instructions de montage profiCASE
• Processus de thermolaquage
• Indice de protection IP65
• Indice de protection IP66
• Indice de protection IP67

Exemples d'application (sélection)
Usages typiques : fixation par vis à l'avant pour montage direct ; fixation directe sur profils système ; connexion VESA optionnelle pour montage sur bras ou support.

Caractéristiques techniques

• Brand: ROLEC
• Series / Model: profiCASE
• Matériau : Aluminium moulé sous pression (EN AC-47100)
• Finition : Peinture en poudre RAL 7016 ou RAL 7035 (couleurs spéciales en option)
• Indice de protection : IP65, IP66, IP67 (EN 60529)
• Joint : Polyuréthane expansé (PUR)
• Vis de couvercle : Acier inoxydable 1.4567, M5 TX25, captives
• Charnière : Solution de charnière intégrée ; vis de blocage M5 autoforantes
• Angle d'ouverture du couvercle : jusqu'à 95°
• Options de montage : fixation du couvercle arrière (PCD) ou avant (PCV) ; VESA 100 ; montage direct sur machine/véhicule ; systèmes de bras (profiPLUS, taraSMART)
• Tailles (exemples) : 300 x 320 x 85 mm ; 380 x 400 x 85 mm
