Système d'inspection magnéto-inductif SIS VISION

pour steelcord

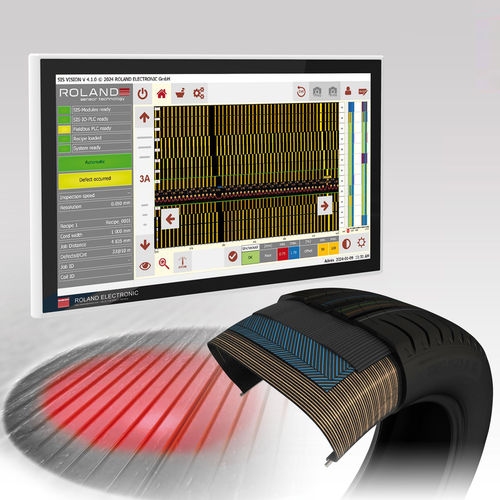

Le SIS VISION est un outil de contrôle en ligne non destructif de la distance et de la position des fils dans les lignes de coupe des câbles d'acier. À pleine vitesse de production, la technologie des capteurs à haute résolution permet un contrôle fiable de la qualité du processus, y compris l'affichage en direct de l'EPDM / EPI. Le support de capteur à angle réglable - ACU - permet une intégration aisée dans les lignes de pliage et de cassage de la carrosserie. - Technologie : - Magnétique inductif - Matériau : - Corde d'acier pour la production de pneus - Largeur : - 50 - 4800 mm bande de câble d'acier (autres sur demande) - Largeur d'inspection à un taux de couverture de 100 % : - 1440 mm (avec 24 capteurs) - Épaisseur de la bande de câble d'acier : - 1 - 10,0 mm (autres sur demande) - Diamètre du fil : - 0,5 - 8,0 mm (autres sur demande) - Angle du fil : - 15° - 90° - Épaisseur de la bande transporteuse : - 1,5 - 2,5 mm (recommandé) - Épaisseur de la feuille de support du capteur : - 1,0 - 1,5 mm (recommandé) - Bande transporteuse + feuille de support du capteur = épaisseur typique : - 4,0 mm - Vitesse de transport à un angle de 90° : - 0,5 - 60 m/min - Vitesse de transport à un angle de 17° : - 2,0 - 100 m/min - Nombre de capteurs : - 1 - 24 - Largeur de détection d'un capteur : - 2 x 30 mm - Programmes : - 31 par IO-PLC, 9999 par bus de terrain
