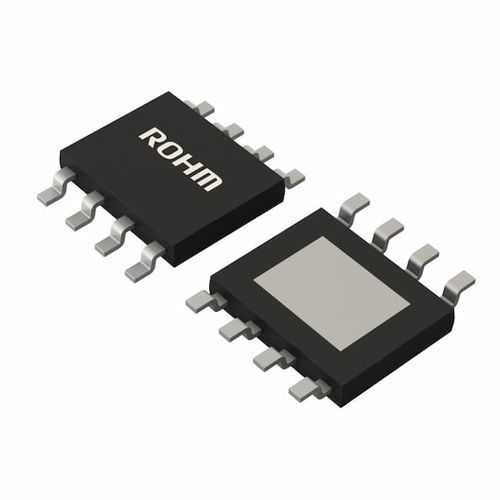

Commande de moteur pour moteur DC BD62130AEFJ

Le BD62130AEFJ est un circuit de commande de moteur à pont en H à 1 canal intégré pour les moteurs à balais à courant continu. Ce driver peut piloter des moteurs à haut rendement par PWM direct. Il y a des circuits de protection intégrés dans ce CI. Chaque opération de circuit de protection contribue à établir une haute fiabilité. Entrée d'alimentation unique (tension nominale de 36V) Courant de sortie nominal (crête) : 3.0A (4.0A) Sortie DMOS à faible résistance à la mise sous tension : marche avant, marche arrière, freinage, arrêt Contrôle direct PWM Entraînement du moteur à balais DC Résistance d'excursion basse intégrée à l'entrée logique Circuit de prévention de la conduction croisée Circuit d'arrêt thermique (TSD) Circuit de protection contre les surintensités (OCP) Circuit de verrouillage en cas de sous-tension (UVLO) Circuit de verrouillage en cas de surtension (OVLO) Protection contre les dysfonctionnements lorsque l'alimentation électrique est déconnectée (fonction de prévention de l'alimentation fantôme) Protection contre les courts-circuits entre broches adjacentes Protection contre les montages inversés Boîtier micro-miniature, ultra-mince et à fort rayonnement thermique (type métal exposé)
