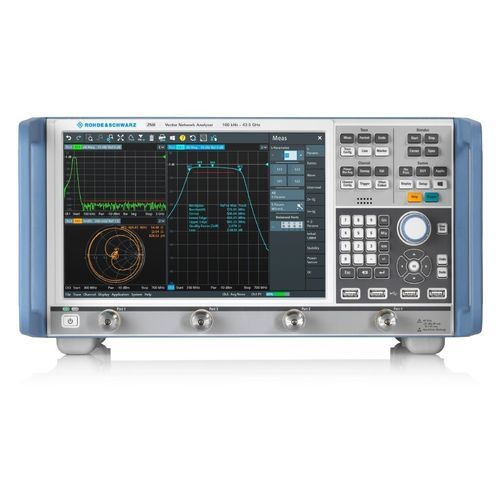

Analyseur de signal R&S®ZNB

de réseau vectorield'harmoniqued'intermodulation

Avec des gammes de fréquences de 9 kHz à 4,5/8,5 GHz et de 100 kHz à 20/26,5/40/43,5 GHz, les analyseurs de réseau sont conçus pour la radio mobile, les produits électroniques ainsi que les applications aérospatiales et de défense et peuvent également être utilisés dans la conception de cartes de circuits imprimés à grande vitesse. Le R&S®ZNB est idéal pour le développement, la production et la maintenance de composants RF tels que les amplificateurs, les mélangeurs, les filtres et les câbles. Faits marquants Gamme de fréquences de 9 kHz à 43,5 GHz Deux ou quatre ports Large gamme dynamique jusqu'à 140 dB Temps de balayage courts de 4 ms pour 401 points Large plage de balayage de puissance de 98 dB Performances RF Conçu pour répondre aux normes les plus strictes Les récepteurs R&S®ZNB combinent une capacité de traitement de puissance élevée avec une sensibilité élevée et un faible bruit de trace. L'unité de base R&S®ZNB a typiquement une plage dynamique de 140 dB. L'option R&S®ZNB8-B5x étend la plage dynamique jusqu'à 150 dB pour les mesures entre ports. L'analyseur mesure les paramètres S avec des dérives de magnitude et de phase très faibles, typiquement inférieures à 0,01 dB/°C et 0,15°C. Un R&S®ZNB calibré permet d'effectuer des mesures précises pendant plusieurs jours sans recalibrage.
