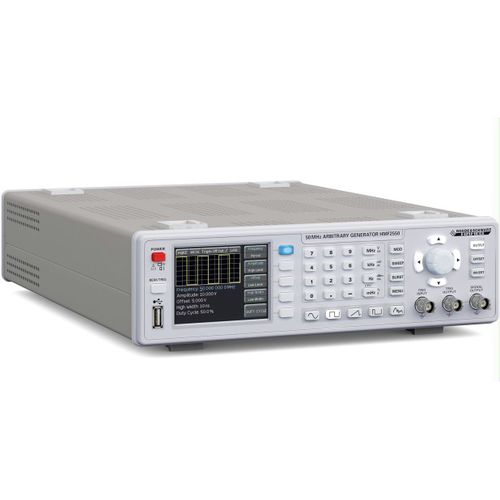

Générateur de fonctions R&S®HMF2525/HMF2550

de fonctions arbitrairesd'impulsionsde signal carré

Générateur d'impulsions puissant Fournit des impulsions avec un taux de récurrence allant jusqu'à 12,5 MHz/25 MHz ; la largeur d'impulsion peut être réglée de 15 ns à 999 s avec une résolution de 5 ns. Le temps de montée/descente peut être sélectionné entre 8 ns et 500 ns - une fonction très utile pour caractériser l'hystérésis d'entrée des dispositifs à semi-conducteur Créer facilement des formes d'onde arbitraires Des formes d'onde arbitraires peuvent être développées à l'aide d'un logiciel PC. Les formes d'ondes stockées peuvent être chargées via le port USB frontal ou importées via le logiciel complémentaire HMExplorer (disponible en téléchargement) Faits marquants Gamme de fréquences : 10 μHz à 25/50 MHz Formes d'ondes triangulaires jusqu'à 10 MHz Tension de sortie : 5 mV à 10 V (Vpp) (dans 50 Ω) Formes d'onde : sinusoïdale, carrée, triangle/rampe, impulsion, arbitraire Générateur de forme d'onde arbitraire : 250 Msample/s, 14 bit, 256 kpoint
