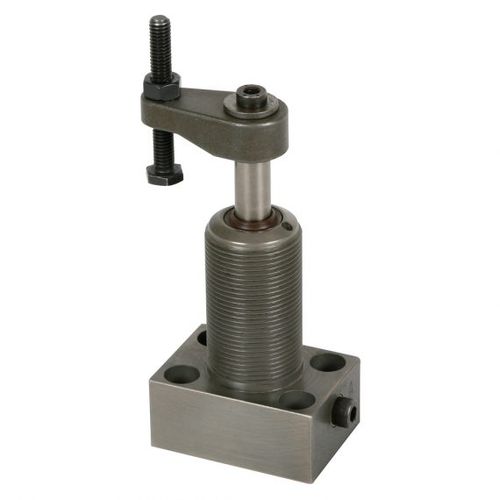

Bride de serrage à commande manuelle B1.8491

pour pièces à usinerpivotantedouble effet

Simple ou double effet disponible dans une seule taille de collier simple ou double effet raccords standard ou montage sur collecteur, avec un choix d'orientation dans le sens des aiguilles d'une montre, dans le sens inverse des aiguilles d'une montre ou à zéro°. disponible avec des angles de rotation de 45° et 60° sur commande spéciale. les colliers de serrage pivotants utilisent un mécanisme robuste à came hélicoïdale pour faire pivoter le bras de serrage afin de permettre un chargement sans restriction. Le serre-joint pivotant compact illustré ici est un serre-joint extrêmement petit et économique qui convient à de nombreuses applications. Le bras de serrage peut être monté pour commencer à pivoter de 90° à partir de n'importe quelle position sur 360°. La version à base de bride offre de nombreuses options de plomberie, y compris le montage sur collecteur. Disponible en une seule taille de collier, simple effet (illustré ici) ou double effet (voir Produits connexes ci-dessous), avec des raccords standard ou montés sur collecteur, avec un choix d'orientation dans le sens des aiguilles d'une montre, dans le sens inverse des aiguilles d'une montre ou à zéro°. Disponible avec des angles de rotation de 45° et 60° sur commande spéciale. Force de serrage à 5000 psi pour les colliers à simple effet avec un bras standard : 450 lbs (1 série) Considérations relatives à la conception En raison de leur petite taille, ces colliers de serrage pivotants n'ont pas de protection contre les surcharges ; par conséquent, le mouvement de pivotement ne doit être limité en aucune façon. Veillez à régler le boulon de contact de manière à ce que le collier de serrage effectue sa course de pivotement complète et commence sa course de serrage avant d'entrer en contact avec la pièce. Par mesure de sécurité, utilisez une faible pression de fonctionnement lors de la configuration initiale. Ne pas dépasser le débit maximum de fluide indiqué dans le tableau. Pour prolonger la durée de vie du collier, une simple vanne de régulation du débit peut être nécessaire si l'appareil est alimenté par une source de courant à haut débit et ne contient que quelques colliers. Le temps de serrage doit être d'au moins une seconde. Bras de serrage
