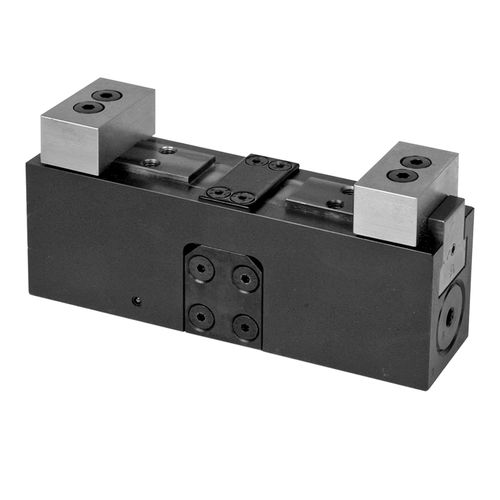

Étau concentrique I 4.120 series

pour machine-outilhydrauliquecompact

Les étaux hydrauliques, également appelés étaux pour assemblages, sont utilisés pour l'usinage de pièces de forme stable dans des dispositifs de serrage individuels ou multiples. Grâce à leur forme compacte, ils peuvent être placés dans des espaces réduits. Les étaux hydrauliques sont particulièrement indiqués pour la fabrication en série dans des applications automatiques. La fonction de vérin à double effet en combinaison avec la lubrification centralisée et une bonne protection contre les copeaux garantissent une sécurité de procédé élevée. Description L'étau hydraulique pour montage avec fonction de serrage auto-centrant est composé d'un corps de base très étroit avec 2 vérins hydrauliques intégrés. Les forces du piston sont transmises par une coulisse guidée aux deux chariots de serrage afin qu'un synchronisme auto-centrant se produise. Tous les taraudages et connexions se trouvent sur la face inférieure, afin de pouvoir disposer plusieurs éléments de serrage dans un espace réduit. Si la fixation par dessous n'est pas possible, une plaque adaptatrice est disponible pour un raccordement à bride ou à filetage de tuyau. Des ébauches de mors pouvant être adaptées à la forme de la pièce à usiner sont également disponibles en tant qu'accessoires. Remarques importantes! L'étau de serrage auto-centrant n'est indiqué que pour le serrage extérieur. Lubrifier le chariot de serrage par la lubrification centralisée après 500 cycles de serrage au plus tard. N’utiliser jamais la course de serrage complète afin de garantir le bridage sûr de la pièce à usiner.
