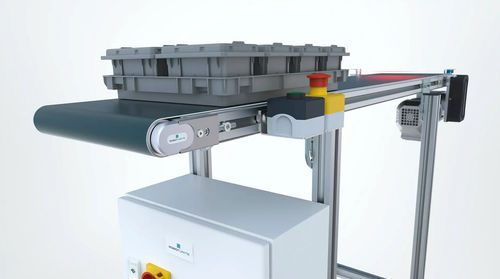

Système de convoyage de machine automatique

pour applications industriellespour robotspour tableau de commande

Aperçu

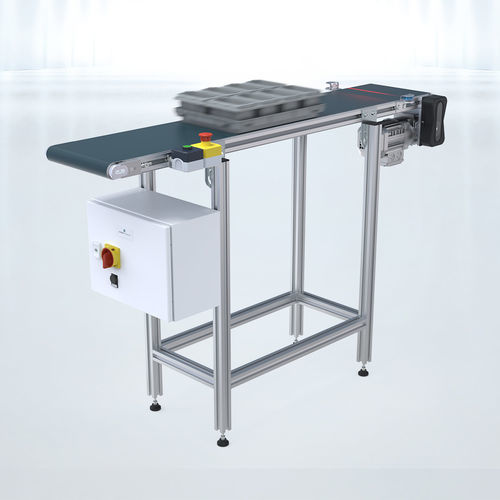

Systèmes de convoyage clés en main comprenant convoyeurs à bande, à courroie crantée et à bande modulaire, fournis avec système de commande assorti et armoire électrique pour une mise en service plug-and-play immédiate. Conçus pour la manutention de pièces et bacs, l’intégration à des postes cobot et des cellules d’automatisation; configurables pour marche/arrêt, cadencement et accumulation.

Types de convoyeurs

• Convoyeurs à bande — dimensions, types de bande et variantes d'entraînement personnalisables (entraînement en tête par courroie, entraînement en tête direct, entraînement central).
• Convoyeurs à bande modulaire — agencements flexibles : tronçons droits, courbes et pentes; adaptés aux charges lourdes et à l’accumulation.
• Convoyeurs à courroie crantée — positionnement précis et grande répétabilité pour opérations de cadencement et positionnement.

Commande et modes de fonctionnement

• Fourniture plug-and-play : livraison avec armoire de commande configurée et logique de commande pour installation et mise en service rapides.
• Mode marche/arrêt : commande via sélecteur, bouton de démarrage manuel, capteur de démarrage (barrière lumineuse) ou signal externe du client.
• Mode cadencé / indexage : indexation et positionnement contrôlés pour opérations en aval.
• Variantes logique arrêt/démarrage : capteur d’arrêt (barrière finale interrompue), capteur de démarrage (barrière finale libre), démarrage temporisé (contrôle du temps de course de la bande) et pilotage par signal client.
• Intégration d’arrêt d’urgence et interfaces de sécurité en option.

Exemple d’application

• Usage typique : placement manuel de petites pièces ou bacs sur un convoyeur modulaire détecté par un capteur de démarrage; transfert vers station cobot ou poste de traitement. Le module logique de l'armoire gère les courses, l’indexation et les interfaces externes (signaux robot/cobot, E/S client).

Composants et options

• Armoire de commande avec module logique (incluse dans la fourniture clés en main).
• Options d’entraînement : entraînement par courroie en tête, entraînement direct en tête, entraînement central et dispositions sur mesure.
• Options de capteurs : barrières photoélectriques, capteurs de proximité, boutons de démarrage/arrêt, sélecteurs et interfaces de signal client.
• Options mécaniques : sections droites, courbes et inclinées; unités de transfert 90°, dévieurs, supports et sous-structures.
• Accessoires : contrôleurs de vitesse, alimentations 24 V, encodeurs, hubs de connexion et accessoires de convoyage.

Spécifications techniques

• Portée de livraison : matériel convoyeur selon spécification, système de commande assorti et armoire électrique pour exploitation plug-and-play.
• Modes opérationnels : continu, marche/arrêt, course temporisée, indexation (positionnement) et accumulation.
• Capteurs supportés : barrières photoélectriques, capteurs de proximité, boutons manuels, sélecteurs et signaux externes client.
• Modularité mécanique : combinaisons de sections droites, courbes et inclinées; bandes modulaires pour charges lourdes et accumulation.
• Configurations d’entraînement : positions d’entraînement multiples et options courroie crantée pour indexation précise.
• Intégration : conçu pour interfacer des stations cobot et autres modules d’automatisation pour pick-and-place et flux de production.
• Conformité : composants fournis avec marquages de conformité applicables (ex. CE le cas échéant).
