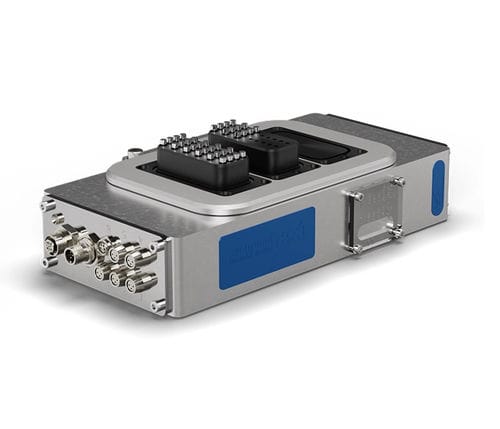

Module d'interface ProfiNet P7501-012

de puissancepour robotspour changeur d'outil

Les solutions de sécurité brevetées de RSP pour les changeurs d'outils et les fixations d'outils de la série Moduflex, avec supervision interne de la sécurité, conviennent parfaitement à l'industrie automobile. Le module de sécurité RSP combine le transfert des signaux de commande et de l'alimentation avec une unité de sécurité intégrée. Il est conçu pour une grande variété d'applications robotiques et est disponible pour un certain nombre de robots et de connexions. Grâce à ce module de sécurité, le changeur d'outils ne s'ouvrira pas - indépendamment du signal de commande provenant du contrôleur du robot - à moins qu'il ne soit vide ou que le changeur d'outils (TC) avec l'attachement d'outils (TA) ne soit dans une position d'arrimage sûre dans un support d'outils. Connecteur 1 - M12 codé en D, femelle C1 Signaux total - 4 (2 paires) C1 Signaux dédiés - 4 (2 paires) C1 Signaux disponibles - 4 (2 paires) Connecteur 2 - Souriau compact 26P, mâle Type C2 - alimentation 24V, Signal C2 Courant nominal - 2A (7 signaux), 4A (alimentation 24V) C2 Tension nominale - 24V (alimentation 24V), 40V (7 signaux) C2 Total des signaux - 11 + PE C2 Signaux dédiés - 2x24V, 2x0V + PE C2 Signaux disponibles - 2x24V, 2x0V + PE + 7 Connecteur 3 - M23 17P, mâle Type C3 - Résolveur C3 Signaux total - 6 (3 paires torsadées blindées) C3 Signaux disponibles - 6 (3 paires torsadées blindées) Connecteur 4 - M23 Power, filetage mâle, 8 broches Type C4 - Alimentation C4 Courant nominal - 4x5A, 4x15A C4 Tension nominale - 4x300V, 4x600V C4 Signaux totaux - 8 Signaux C4 disponibles - 8 Poids - 2.6 kg | 5.7 lb Température de fonctionnement - +10°C - +50°C | 50 °F - 120 °F Classe IP - IP 54 (à quai)
