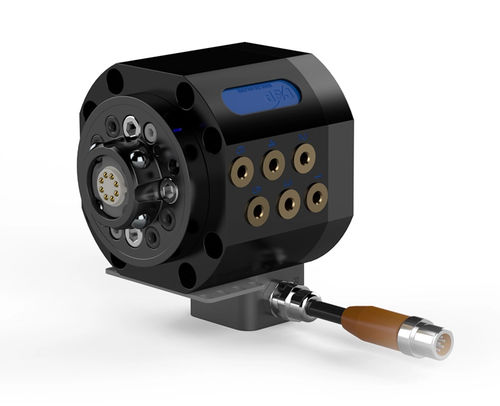

Raccord tournant pour air STC20-4E

6 passagespour robots

Pour une charge utile du robot de 20 kg Permet une rotation continue de l'axe 6 Mobilité accrue Réduit les interférences avec les flexibles Maximise la durée de vie de l'emballage du tuyau Le changeur d'outils pivotant RSP STC20 est une combinaison unique d'un pivot et d'un changeur d'outils. En tant que seul fournisseur, nous proposons des fonctions intégrées de pivotement et de changement d'outil, qui combinent la rotation libre de l'axe 6 avec la compacité et l'extension minimale de la plaque d'outil du robot. Les changeurs d'outils pivotants de RSP réunissent le meilleur de deux technologies et, avec notre propre solution de bague collectrice développée et brevetée, ils offrent une fiabilité maximale. Interface mécanique - ISO 9409-1-40-4-M6 Charge utile du robot - 20 kg | 45 lb Température de travail - +10°C - +50°C | 50 °F - 120 °F Fz - ± 200 N | ± 45 lb Mz - ± 100 Nm | ± 900 lbf-in Mx/My - ± 100 Nm | ± 900 lbf-in Poids - 1.1 kg | 2.43 lb Hauteur - 77.5 mm | 3.05 in Canaux d'air dédiés - 2 (TC ouvert et TC fermé) Canaux d'air disponibles pour l'outil - 4 Raccordement d'air, entrée - M5 (6x) Débit d'air par canal - 150 l/min | 5.30 CFM Qualité de l'air - Air filtré sans huile et sans eau, avec une teneur maximale en particules de 25µm Total des signaux - 8 Signaux dédiés côté robot - 3 (0 V, 24 V et couplage TC) Signaux disponibles pour l'outil - 5 Courant nominal - 0.5 A Connexion côté robot - M12-A codé, 8 broches
