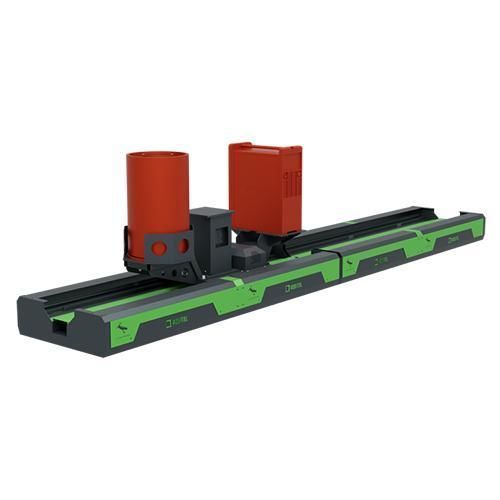

Axe linéaire à servomoteur HLMS

haute performancede précisionà haute vitesse

Présentation du produit
Les chariots coulissants robotisés synchrones HLMS Series sont conçus pour fonctionner comme un 7e axe pour robots industriels. Ils améliorent l'accessibilité et la portée du robot tout en conservant précision, vitesse et répétabilité. La série est disponible en plusieurs tailles (Small, Medium, Large, Xlarge) pour s'adapter à différentes charges utiles et exigences d'application.

Propriétés clés

• Conception mécanique haute précision
• Capacité de mouvement à grande vitesse
• Répétabilité constante et mouvement contrôlé

Fonction principale
Les chariots coulissants synchrones de haute précision sont utilisés pour ajouter un 7e axe aux robots, améliorant l'accessibilité et permettant des opérations de soudage ou de manutention complexes avec répétabilité et mouvement contrôlé.

Compatibilité et personnalisation

• Compatible avec les principales marques de robots industriels et leurs contrôleurs.
• Personnalisable : longueurs modulaires, options de couleur, marquage et intégration d'accessoires pour répondre aux besoins d'automatisation spécifiques.

Moteurs servo recommandés

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Spécifications techniques

• Small — Capacité : 500 kg ; Longueur d'un module : 3000 mm ; Vitesse max : 0,9 m/s ; Répétabilité : ±0,005 mm ; Longueur Tech Pack : 600 mm ; Couple : 250 Nm
• Medium — Capacité : 1000 kg ; Longueur d'un module : 3000 mm ; Vitesse max : 0,6 m/s ; Répétabilité : ±0,005 mm ; Longueur Tech Pack : 850 mm ; Couple : 500 Nm
• Large — Capacité : 3000 kg ; Longueur d'un module : 3000 mm ; Vitesse max : 0,6 m/s ; Répétabilité : ±0,005 mm ; Longueur Tech Pack : 1100 mm ; Couple : 1500 Nm
• Xlarge — Capacité : 7000 kg ; Longueur d'un module : 3000 mm ; Vitesse max : 0,3 m/s ; Répétabilité : ±0,005 mm ; Longueur Tech Pack : 1500 mm ; Couple : 3000 Nm
• Options machine de soudage : WM
• Options tambour fil de soudage : WWD
• Code groupe d'entraînement : OPTIONS (différentes configurations d'entraînement disponibles)
• Course de l'axe linéaire : D-(Longueur Tech Pack) (la course dépend de la longueur du tech pack fournie)

Informations supplémentaires
Les options et accessoires disponibles incluent diverses intégrations d'entraînements et de machines de soudage ainsi que des configurations de tambour pour fil de soudage. Les produits sont proposés en longueurs modulaires avec des options Tech Pack pour correspondre aux besoins de course de l'application.

Caractéristiques / spécifications techniques

• Série : HLMS series
• Tailles disponibles : Small, Medium, Large, Xlarge
• Marques de servo-moteurs recommandées : ABB, COMAU, FANUC, HYUNDAI, KAWASAKI, KUKA, METALG, NACHI, OTC, PANASONIC, STAUBLI, YASKAWA
