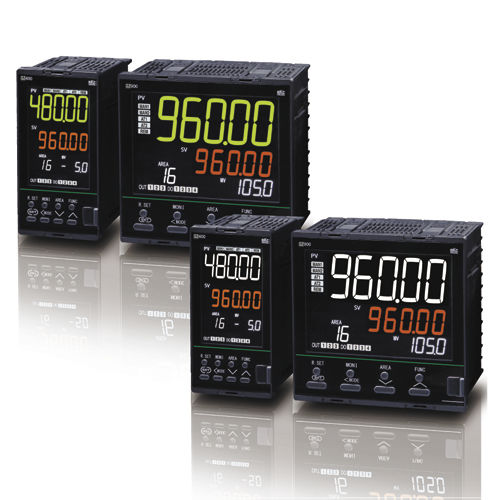

Contrôleur de température numérique GZ series

de processuniverselRS-485

Type d'entrée (entrée universelle) : ※Voir le code de gamme d'entrée pour la gamme d'entrée. 1）Thermocouple : K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII 2）RTD : Pt100 et JPt100 (système à 3 fils) 3） Tension/courant continu : 0 à 10mV, 0 à 100mV, 0 à 20mA, 4 à 20mA tension 4）DC : 0 à 1V, 0 à 5V, 1 à 5V, 0 à 10V, -5 à +5V,-10 à +10V Temps d'échantillonnage : 0,01 sec. Précision de mesure : ±(0,1% de la valeur affichée+1 chiffre) ※Dépend de l'entrée et de la gamme. Sortie 1 (OUT1) ※Contrôle, événement, HBA (alarme de rupture de chauffage), LBA (alarme de rupture de boucle de contrôle) ou retransmission analogique sont assignés. 2）Sortie d'impulsion de tension pour le pilotage du SSR : 0/12V dc 3）Sortie de courant : 0 à 20mA, 4 à 20mA dc 4）Sortie de tension continue : 0 à 5V, 1 à 5V, 0 à 10V dc 5）Sortie transistor : Courant de charge admissible : 100 mA Sortie 2 (OUT2) ※Contrôle, événement, HBA (alarme de rupture de chauffage), LBA (alarme de rupture de boucle de contrôle) ou retransmission analogique peuvent être assignés 1）Sortie contact relais (b) : contact 1a ※Relais très résistant 2）Sortie d'impulsion de tension pour le pilotage du SSR : 0/12V dc 3）Sortie courant : 0 à 20mA, 4 à 20mA dc 4）Sortie de tension continue : 0 à 5V, 1 à 5V, 0 à 10V dc 5）Sortie transistor : Courant de charge admissible : 100 mA Sortie 3 (OUT3) ※Sortie universelle 1) Sortie d'impulsion de tension pour la commande de SSR : 0/14 dc Sortie numérique (DO : max. 4 points) Sortie de contact de relais : contact 1a Fonction d'événement (max. 4 points) Entrées d'événements (max. 6 points) Fonction des entrées d'événement : Commutation RUN/STOP, commutation AUTO/MAN, sélection de l'entrée 2, déclenchement du verrouillage, déclenchement de la valeur de crête/de fond,
