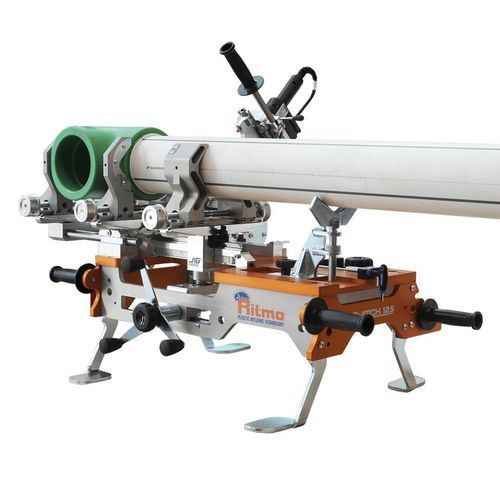

Machine de soudage orbital bout à bout Switch 125

manuellebenchtoppour tuyaux

Présentation
Switch 125 de Ritmo est une machine à souder modulaire innovante, proposant une configuration « deux produits en un » pour la soudure de tuyaux et raccords thermoplastiques de Ø 25 à 125 mm. Le système se compose de deux unités complémentaires pour offrir plus de flexibilité sur chantier et faciliter les opérations de soudure verticales et en opéra.

Technologie
Équipée d’un système friccionnel verrouillable (brevet en cours), Switch 125 empêche le glissement par gravité du chariot et son ouverture involontaire. Ce mécanisme apporte à l’opérateur une grande sensibilité dans la gestion de la pression lors de la chauffe (via un polifuseur et des douilles) et pendant la phase de soudage, adapté aux soudures verticales et au travail en chantier.

Caractéristiques distinctives
Trois mors autocentrants avec manettes latérales permettent une fixation précise du tube et du raccord. Des inserts réducteurs autorisent le travail sur l’ensemble de la plage Ø 25–125 mm. Les mors sont démontables et réversibles pour une reconfiguration rapide. La douille manuelle dispose d’une rotation rapide dans son logement pour changer le sens de fusion et gagner du temps.

Système complet
Switch 125 est une soudeuse de table avec châssis en aluminium anodisé. Elle comprend des pieds escamotables pour usage au sol ou sur table, des sélecteurs de profondeur et un dispositif de séparation de platine pour assurer une qualité de soudure constante, ainsi que des poignées latérales pour un positionnement rapide. Une partie de la structure peut être détachée pour transformer l’appareil en JIG Prime (partie détachable ~8,5 kg), offrant une solution compacte et bien équilibrée pour les interventions en postes confinés ou en vertical.

Secteurs d'application

• Eau
• Industrie
• Génie civil

Matériaux d'application

• PP-R
• PEHD
• PP

Caractéristiques techniques

• Plage de travail : Ø 25÷125 mm
• Alimentation : 110 V Monophasé 50/60 Hz ; 220–230 V Monophasé 50/60 Hz
• Puissance absorbée : 1400 W
• Température ambiante d'utilisation : -5 ÷ +40°C (23 ÷ 104°F)
• Température de travail : 180°C ÷ 290°C (356 ÷ 554°F) ± 1%
• Temps d'atteinte de la température de soudage : ~ 10 min
• Dimensions (machine) : 900 x 545 x 503 mm (35.43" x 21.46" x 19.8")
• Poids (composition standard) : 49,6 kg (109.35 lb)
• Dimensions (caisse de transport) : 1100 x 664 x 824 mm (43.31 x 26.14 x 32.44 in)
• Poids (caisse de transport) : 39 kg (83.8 lb)
