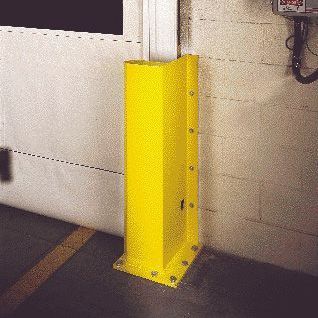

Profilé de recouvrement en acier Warden PRde protectionpour porte coulissantepour l'industrie
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Matériau
- en acier
- Applications
- de protection, pour porte coulissante, pour l'industrie
- Autres caractéristiques
- forte charge
- Hauteur
Min: 762 mm
(30 in)Max: 1 524 mm
(60 in)
Description
Présentation
Warden PR
Warden TR
Warden SS
Warden FT
Applications et avantages
Caractéristiques / spécifications techniques
- Protection de rail de porte conçue pour protéger les rails, les cadres latéraux et les composants adjacents sur portes industrielles neuves ou existantes.
- Profilés stationnaires enveloppants en acier assurant le détournement des chocs frontaux et latéraux pour plusieurs séries de portes (portes rapides, portes sectionnelles, FasTrax, Bi Roll).
Warden PR
- Conçu pour les portes rapides (High Speed Doors).
- Profil stationnaire enveloppant avec zone d'impact en acier à double paroi de 1/4" (≈6,3 mm).
- Conçu pour résister à l'impact d'un chariot élévateur de 10 000 lb (≈4 536 kg) à 3–4 mph (≈4,8–6,4 km/h).
- Dégagement de 3" (≈76 mm) pour capteurs photoélectriques.
- Fixation : plaque de fixation en acier 5/8" taraudée pour six ancrages ; bride murale taraudée pour quatre ancrages 1/2".
- Projection : 13-1/2" (≈343 mm) depuis le mur ; Hauteur : 40" (≈1 016 mm) courante.
Warden TR
- Conçu pour portes industrielles sectionnelles.
- Construction en acier calibre 7 (7-gauge) dans les zones d'impact.
- Conçu pour résister à l'impact d'un chariot élévateur de 10 000 lb (≈4 536 kg) à 3–4 mph (≈4,8–6,4 km/h).
- Fixation : plaque de 1/4" percée pour trois ancrages 1/2" ; bride murale percée pour quatre ancrages 3/8".
- Projection : 7" (≈178 mm) depuis le mur.
- Disponible en sections de 30" et 48" de hauteur.
- Option : habillage mural en acier pré-percé de 2" (≈51 mm).
Warden SS
- Conçu pour les portes Bi Roll de Split-Second.
- Profil stationnaire enveloppant avec zone d'impact en acier à double paroi de 1/4" (≈6,3 mm).
- Conçu pour résister à l'impact d'un chariot élévateur de 10 000 lb (≈4 536 kg) à 3–4 mph (≈4,8–6,4 km/h).
- Dégagement de 3" (≈76 mm) pour capteurs photoélectriques.
- Fixation : plaque de 5/8" percée pour six ancrages 3/4" ; bride murale percée pour quatre ancrages 1/2".
- Projection : 19" (≈483 mm) depuis le mur ; Hauteur : 40" (≈1 016 mm) courante.
Warden FT
- Conçu pour les portes FasTrax Power Doors.
- Construction en acier calibre 7 (7-gauge) lorsque spécifié.
- Conçu pour résister à l'impact d'un chariot élévateur de 10 000 lb (≈4 536 kg) à 3–4 mph (≈4,8–6,4 km/h).
- Fixation : plaque de 1/4" percée pour trois ancrages 1/2" ; bride murale percée pour cinq ancrages 1/2".
- Présente des trous latéraux pour accéder aux cadres latéraux et inclut Kicker Guard sur certaines hauteurs.
- Projection et hauteur : exemples de projection et protection maximale jusqu'à 60" (≈1 524 mm) sur variantes FT ; certaines pièces protègent le guide de tension de la courroie sur 4-1/2" (≈114 mm).
- Certains composants FT utilisent de l'acier 1/4" percé pour deux ancrages Powers Rawl® Power-Bolt® 1/2" pour fixation spécifique.
Applications et avantages
- Protège rails de porte, cadres latéraux et composants adjacents contre les chocs et l'usure dans les quais de chargement, entrepôts et environnements industriels à forte circulation.
- La conception enveloppante détourne les impacts frontaux et latéraux que des bollards classiques ne couvrent pas toujours.
- Variants multiples permettant d'adapter la protection aux séries de portes High Speed, Sectionnelles, Bi Roll et FasTrax afin de réduire les arrêts et coûts de réparation.
Caractéristiques / spécifications techniques
- Classement d'impact : conçu pour résister à l'impact d'un chariot élévateur de 10 000 lb (≈4 536 kg) à environ 3–4 mph (≈4,8–6,4 km/h), selon le modèle.
- Matériaux zone d'impact : acier à double paroi 1/4" (≈6,3 mm) sur PR, SS et variantes indiquées ; acier calibre 7 sur TR et FT où spécifié.
- Dégagement pour photoélectriques : 3" (≈76 mm) selon modèle.
- Plaques de montage : plaque de fixation en acier 5/8" (variantes PR/SS) ou plaque de 1/4" (variantes TR/FT) avec percements d'origine ; tailles et nombre d'ancrages variables selon modèle.
- Schémas d'ancrage de bride murale : options typiques incluant ancrages 1/2" ou 3/8" selon modèle.
- Projection et hauteurs : dépendant du modèle (exemples : PR = 13-1/2"/≈343 mm ; TR = 7"/≈178 mm ; SS = 19"/≈483 mm ; FT jusqu'à 60"/≈1 524 mm).
- Options : habillage mural pré-percé (2"/≈51 mm sur TR), Kicker Guard sur FT, protection du guide de tension (4-1/2"/≈114 mm) sur modèles sélectionnés.
- Conçu pour s'intégrer aux installations de portes neuves et existantes et aux séries de portes industrielles courantes.
