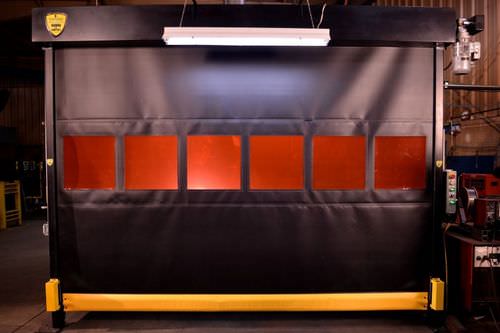

Volet roulant motorisé Defender™

automatiquepour l'industriepour machines-outils

Aperçu
Du parc machines traditionnel aux cellules robotisées et aux systèmes de découpe laser, le Defender™ de Rite-Hite protège les opérateurs contre le contact avec les équipements et contre des dangers tels que projections d'étincelles, résidus projetés, fumées/brisures et débris volants. Conçu pour les environnements à haute précision et pour réduire l'encombrement des cellules de fabrication, ses applications types incluent l'automobile, la fabrication industrielle, la sidérurgie et l'aluminium, l'entreposage et la logistique, l'agriculture, l'aérospatial et la défense, ainsi que l'usinage.

Avantages clés

• Protection physique de la machine restreignant l'accès aux mouvements dangereux.
• Visuellement plus sûr que les rideaux photoélectriques ; offre une barrière physique mobile pour une protection renforcée.
• Permet de réduire l'espace au sol en positionnant la protection plus proche du danger.
• Automatisé en fonction du processus pour diminuer la fatigue opérateur et fournir une indication visuelle claire des opérations en cours.

Caractéristiques produit (résumé)

• Taille minimale : 3' x 3' (610 mm x 914 mm) ; taille maximale : 16' x 16' (4877 mm x 4877 mm).
• Vitesse de fonctionnement standard : 40" (1020 mm) par seconde ; jusqu'à 60" (1524 mm) par seconde avec variateur de fréquence optionnel.
• Matériau du rideau Armorplex™ : 40 oz, résistant au feu (NFPA 701), haute ténacité, testé ASTM.
• Barrettes de protection UHMW entièrement scellées fournissant une résistance au déchirement de 450 lbs (204 kg).
• Groupe moteur 1 HP (0,75 kW) avec frein 20 N·m, levier de déverrouillage manuel verrouillable et protection anticorrosion ; moteur TEFC ; indice de protection IP55 ; homologations UL et CSA ; sortie NEMA 56C ; positions moteur multiples disponibles.
• Composants et dispositifs capables d'atteindre des niveaux de sécurité jusqu'à Catégorie 4, PLe et/ou SIL 3 correctement intégrés.
• Fabriqué selon les spécifications ISO 9001 avec une construction robuste.

Conformité et normes

• Les interrupteurs/contrôles peuvent atteindre Cat 4 (selon EN ISO 13849-1), PLe (selon EN ISO 13849-1) et/ou SIL 3 (selon EN 62061) lorsqu'ils sont correctement intégrés.
• Les distances de sécurité se réfèrent à EN ISO 13857 et EN ISO 13855 pour le positionnement des dispositifs de protection et les vitesses d'approche.
• Le matériau du rideau répond aux exigences de résistance au feu NFPA 701.

Points forts supplémentaires

• Multiples positions moteur pour s'adapter à l'application.
• Installation simplifiée avec peu de composants.
• Boîtiers de commande optionnels : boîtier relais poussoir Ouvrir-Fermer-Stop ; boîtier de communication numérique breveté i-COMM™ ; boîtier intégrateur plug‑n‑play.
• Garantie limitée d'un an (SOP).
• Fabrication sur mesure aux dimensions exactes requises.
• Moteur/frein/boîte de vitesses HD conçus pour des millions de cycles.
• Bande photoélectrique d'arrêt optionnelle ; bord inférieur souple pour fonctionnement gravité-descente avec interrupteur breveté intégré dans le guide du rideau.

Spécifications techniques

• Nom du modèle : Defender™
• Marque : RITE-HITE
• Taille d'ouverture minimale : 3' x 3' (610 mm x 914 mm)
• Taille d'ouverture maximale : 16' x 16' (4877 mm x 4877 mm)
• Vitesse nominale : 40" (1020 mm)/s ; VFD optionnel jusqu'à 60" (1524 mm)/s
• Matériau du rideau : Armorplex™ 40 oz, résistant au feu NFPA 701, haute ténacité, testé ASTM
• Barrettes de protection : UHMW Barrier Tabs™ entièrement scellées ; résistance au déchirement 450 lbs (204 kg)
• Moteur : 1 HP (0,75 kW) ; frein 20 N·m ; déverrouillage manuel verrouillable ; TEFC ; protection anticorrosion ; IP55 ; UL & CSA
• Capacité de sécurité : dispositifs pouvant atteindre Cat 4 / PLe / SIL 3 (si correctement intégrés)
• Norme de fabrication : ISO 9001
• Garantie : Garantie limitée d'un an (SOP)
• Options : variateur de fréquence, boîtiers de commande (relais, i-COMM™, plug-n-play), bande photoélectrique d'arrêt optionnelle
