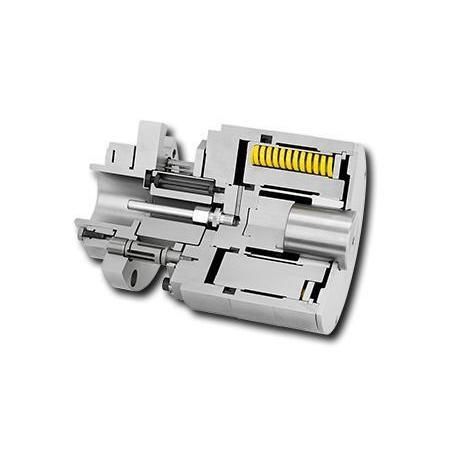

Frette de serrage SKDZ

Présentation
Mandrin d'accouplement SKDZ à desserrage pneumatique ou hydraulique pour cylindres d'impression dans les presses, conçu pour le montage sécurisé et le démontage rapide des cylindres d'impression.

Caractéristiques

• Plage de diamètres de serrage : 40 mm à 70 mm
• Très grande précision de concentricité
• Grande rigidité torsionnelle
• Grande rigidité axiale
• Profondeur d'insertion importante (réglable)
• Compensation des désalignements radiaux jusqu'à 0,5 mm
• Compensation des désalignements angulaires

Variantes disponibles / Webshop (extrait)
Produit; Numéro d'article; Poids [kg]; Lmin [mm]; Lmax [mm]; Pas Lmin [mm]; dmin [mm]; dmax [mm]; Pas dmin [mm]; Délai de livraison; Prix/pièce (HT)
SKDZ 10; 4179-075020-000000; 28,9; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 40); dmax 60; dmin_step 0,5; Délai de livraison : 20 jours; Prix : 6.508,00 €
SKDZ 20; 4179-085007-000000; 30,5; Lmin (min. 47); Lmax 62; Lmin_step 1; dmin (min. 60); dmax 70; dmin_step 0,5; Délai de livraison : 20 jours; Prix : 7.042,00 €

Caractéristiques / spécifications techniques

• Fabricant : RINGSPANN
• Dénomination : série SKDZ
• Application : serrage de cylindres d'impression dans les presses
• Plage de diamètres de serrage : 40 mm - 70 mm
• Précision de concentricité : très grande
• Rigidité torsionnelle : élevée
• Rigidité axiale : élevée
• Profondeur d'insertion : importante (réglable ; pas Lmin 1 mm)
• Compensation radiale : jusqu'à 0,5 mm
• Compensation angulaire : oui
• Délai de livraison départ usine (standard pour commandes ≤ 2 pcs) : 20 jours
• Exemples de prix webshop (HT) : SKDZ 10 = 6.508,00 € / pièce ; SKDZ 20 = 7.042,00 € / pièce
