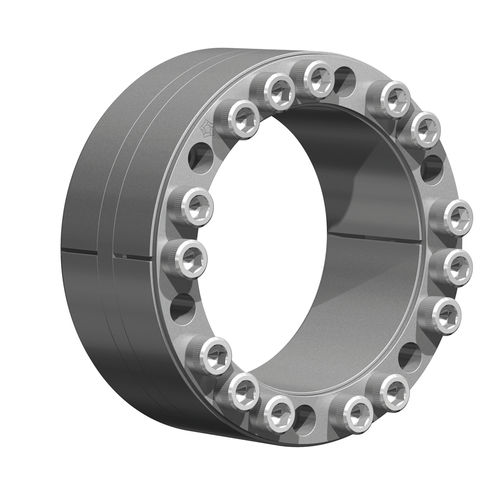

Accouplement dispositif de blocage RfN 7015.0
d'arbrepour transmissionpour convoyeur

accouplement dispositif de blocage
accouplement dispositif de blocage
accouplement dispositif de blocage
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
dispositif de blocage
Applications
pour transmission, d'arbre
Autres caractéristiques
avec mesure de couple, large, en 3 parties
Fixation
à bride
Couple

Min: 11 297 Nm
(8 332,2396 ft.lb)

Max: 2 184 768 Nm
(1 611 402,1818 ft.lb)

Description

Pour un centrage superbe et une transmission de couple élevée, ce dispositif conique double reflète le meilleur de l'expertise technique de RINGFEDER®. Ce modèle existe en deux versions : 7015.0 pour les applications générales et 7015.1 pour les poulies de convoyeur. Disponible dans les tailles 100 à 600 mm. Caractéristiques du produit Explication du tableau Un moment de flexion, créé par des forces radiales, entraîne une charge supplémentaire pour l'ensemble de verrouillage, l'arbre et le moyeu. Cette charge crée une pression supplémentaire qui agit en rotation et doit être superposée à la pression résultant de l'ensemble de blocage. Pour que l'assemblage soit viable, une pression superficielle minimale doit être maintenue au niveau des zones de contact entre l'ensemble de blocage, l'arbre et le moyeu, dès lors que l'arbre et le moyeu doivent supporter les pressions maximales. En outre, les valeurs de couple indiquées (T) ont été réduites en raison des moments de flexion supplémentaires. Afin d'obtenir des contraintes plus faibles pour les assemblages de verrouillage, les couples de serrage des vis (TA) ont également été réduits.

---
