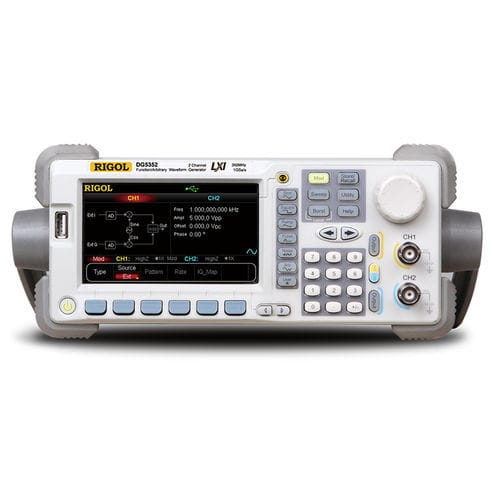

Générateur de fonctions DG5000 series

d'impulsionsde fréquenceà mode balayage

La série Dg5000 dispose de 6 fonctions, dont un générateur de formes d'onde, un générateur d'impulsions, une source IQ bande de base/si, une source de saut de fréquence, un générateur de codes et un générateur de fonctions. La série comprend des modèles à un et deux canaux. Les fonctions des deux canaux sont totalement égales, et la phase entre les canaux est réglable avec précision taux d'échantillonnage de 1GSa/s, résolution verticale de 14Bits La fréquence de n'importe quelle onde peut atteindre 50MHz, et le taux d'échantillonnage peut être ajusté en mode lecture. La précision de l'amplitude atteint 1% ± 1mvpp de la valeur de réglage. Fonction de balayage riche Le DG5000 prend en charge le balayage de basse fréquence à haute fréquence ou de haute fréquence à basse fréquence. Le type de balayage comprend le linéaire, le logarithmique et le pas. Il peut définir la fréquence de " marque " pour répondre aux besoins des applications de test de fréquence de plus grande amplitude. Riches fonctions de modulation analogique / numérique Les types de modulation incluent am, FM, PM, ask, FSK, PSK, PWM, et prennent en charge les sources de modulation internes et externes pour répondre aux besoins de plus d'enseignement ou de test de systèmes de communication. Fonction de saut de fréquence L'intervalle minimum de saut de fréquence est de 80ns, et 4096 points de saut de fréquence peuvent être édités au maximum. Il peut répondre aux besoins courants de l'enseignement de la communication FH et des tests associés. Fonction de modulation IQ interne et externe Le mode de modulation comprend 4QAM, 8qam, 16QAM, 32qam, 64QAM, BPSK, QPSK, OQPSK, 8PSK, 16PSK, et supporte les sources de modulation internes et externes. Interfaces riches Il fournit une interface de communication à distance standard USB, GPIB, LAN (LXI) et adopte un pilote de visa standard, ce qui est pratique pour les exigences de test des clients en matière d'intégration de systèmes.
